Etter hvert som fornybar energi øker i popularitet, øker behovet for effektive energilagringsløsninger. Storskala energilagringssystemer implementeres for tiden for å lagre overflødig elektrisitet generert fra fornybare energikilder for bruk når produksjonen er lav. I tillegg til datasentre og UPS-strømsystemer, inkluderer Shangyu CPSY® kraftenergiløsninger også nødstrømforsyninger, ladebunker for elektriske kjøretøy og spenningsregulatorer.

Med den raske fremgangen i samfunnet øker antallet elektrisk utstyr dag for dag. Aldring og etterslepende utvikling av kraftoverførings- og distribusjonsanlegg, samt dårlig design og utilstrekkelig strømforsyning, fører imidlertid til at sluttbrukerspenningene blir for lave, mens linjesluttbrukere ofte har høyere spenninger. Dette er et problem for elektrisk utstyr, spesielt høyteknologisk og høyteknologisk utstyr med strenge spenningskrav. Presisjonsutstyr er som en tidsinnstilt bombe. Som et offentlig strømnett er strømnettet koblet til tusenvis av ulike laster. Noen av de større induktive, kapasitive, vekslende strømforsyningene og andre belastninger henter ikke bare strøm fra nettet, men forårsaker også skade på selve nettet. Det påvirker og forringer strømforsyningskvaliteten til strømnettet eller det lokale strømnettet, og forårsaker nettspenningsbølgeformforvrengning eller frekvensdrift. I tillegg vil uventede natur- og menneskeskapte ulykker, som for høy lastspenning, jordskjelv, lynnedslag, avbrudd i kraftoverføring og transformasjonssystem eller kortslutning, sette den normale strømforsyningen i fare og dermed påvirke den normale driften av lasten. Som svar på denne situasjonen implementeres for tiden storskala energilagringssystemer for å lagre overflødig elektrisitet generert fra fornybare energikilder for bruk når kraftproduksjonen er lav. I tillegg til datasentre og UPS-strømsystemer, inkluderer Shangyu CPSY® kraftenergiløsninger også nødstrømforsyninger, ladebunker for elektriske kjøretøy og spenningsregulatorer.

1. Strømenergiløsning-----EPS nødstrømsystem

EPS-nødstrømforsyningssystemet er et strømforsyningssystem nøye utviklet og designet for de midlertidige nødstrømkravene til ulike typer utendørs konstruksjoner som elektrisk kraftkonstruksjon, feltutforskningskonstruksjon, jernbanebygging, kommunal administrasjon, etc., for å møte krav til høykvalitets, høykvalitets strømforsyning i hvert av de ovennevnte applikasjonsmiljøene. Høy pålitelighet og effektivitet.

EPS nødstrømforsyning er en reservestrømforsyningsenhet installert i en bygning. Når en brann, ulykke eller annen nødsituasjon i bygget forårsaker strømbrudd, kan brannbelysningsnødstrømforsyningen gi brannskiltlys, belysningslamper og annet viktig Lasten gir sekundær eller tertiær reservestrøm. Med forbedringen av bygningens brannsikkerhetsnivå, spesielt økningen av høyhus, har brannbelysningsnødstrømforsyning blitt et nødvendig brannvernanlegg for bygninger. Ved normal belysning er nødbelysning svært viktig for å ivareta personellets sikkerhet og raskt evakuere og utføre redningsarbeid når strømforsyningen er brutt, strømnettet er brutt, eller det oppstår brann. Dette produktet kan brukes i høyhus, kjøpesentre, sykehus, underjordiske luftvernprosjekter, etc.

arbeidsprinsipp

I nødstrømsystemer hvor det ikke er nettstrøm eller det er vanskelig å søke om nettstrøm, leverer energilagringssystemet først strøm til uavbrutt belastning;

Energistyringssystemet beregner basert på energilagringsutladningsstatus og belastningskraftbehov, starter generatorsettet for å levere strøm til energilagringssystemet eller lader ut lasten samtidig med energilagringssystemet for å sikre kvaliteten på strømforsyningen;

Det sikrer at dieselgeneratoren alltid fungerer i høyeffektiv sone, reduserer den direkte strømforsyningskostnaden til generatorsettet med mer enn 30 %, og realiserer systemets mål om å spare drivstoff og energi.

Funksjoner og funksjoner

● Dette systemet tar hydrogendrivstoff- eller dieselgeneratorsett og energilagringssystemer som kjernen, kombinert med intelligente energistyringssystemer og intelligente drifts- og vedlikeholdsovervåkingssystemer, for å gi kundene en one-stop, sikker, pålitelig og kostnadseffektiv elektrisitet erfaring. Under bruk bruker energilagringssystemet kondensatorbatterier som energilagringsbærere og UPS-nivå STS-svitsjsystemer for å oppnå uavbrutt og ikke-induktiv strømforsyning, og forbedrer påliteligheten til strømforsyningen i viktige strømforsyningsscenarier.

● Oppnå uavbrutt strømforsyning (strømbrudd, reservestrømforsyning innen 20 ms); - Intelligent og effektiv, gjennom uavhengig kjernekontrollalgoritme og strategi for utsendelsesstyring, optimalisere belastningseffektiviteten til generatorsettet, redusere drivstofforbruket til generatorsettet og spare strømforsyningskostnader. Generatorsettet er designet for optimal drift. Kondensatorbatteriets energilagringssystem kan lades helt opp på 10 minutter og støtter høyhastighets utgang over 10C. Kondensatorbatteriets energilagringssystem har følgende egenskaper:

1) Høyhastighets lade- og utladningsegenskaper, opptil 10-50C;

2) Ultralang levetid, mer enn 30 000 lade- og utladingssykluser;

3) Høy sikkerhet, trygge materialer brukt, ingen eksplosjons- eller brannfare i ekstreme miljøer;

4) Bredt temperaturområde for lading og utlading, -50 ℃ ~ + 85 ℃ lading og utlading kontinuerlig drift;

5) Lave selvutladningsegenskaper, hvis den blir stående i 3 måneder, vil spenningen falle ≤5%;

6) Lav total driftskostnad (TCO). Den har egenskapene til lave vedlikeholdskostnader, lang levetid og et bredt praktisk SOC-område. Det reduserer frekvensen av batteribytte av kondensator og støtter sekundær bruk.

● Pålitelig og sikker, dobbel backup strømforsyning av energilagring + generatorsett, sikker strømforsyning og ubegrenset backup tid.

● Systemet har lav støy (≤72dB) og et bredt spekter av bruksområder; intelligent energistyring, automatisk kontroll, lav systemfeilrate og lave vedlikeholdskostnader.

● Boks-type struktur, rask distribusjon og enkel installasjon, forkorter inngangstiden og forbedrer utstyrets oppstartseffektivitet.

● Den kan monteres på kjøretøyet og krever ingen foreløpig konstruksjonsforberedelse, noe som gjør det enkelt å installere og gå ut raskt.

Systemkomponenter

1. Energilagringssystemet består av kondensatorbatterisystem (inkludert kondensatorbatteristyringssystem BMS), energilagringsomformer PCS (inkludert isolasjonstransformator) og andre komponenter. Den har strømlagrings-, lade- og utladningsfunksjoner, og støtter netttilkoblet, off-grid og parallell off-grid. nettverk for å bytte arbeidsmodus.

2. Hydrogen drivstoff/diesel generatorsett kan gi effektiv og kontinuerlig kraft, og har parallelle og nettkoblede moduser. Parallell drift kan realisere parallell drift av flere generatorsett for å danne et uavhengig strømnett. Netttilkoblet modus kan utvide og supplere det eksisterende strømnettet; kraftproduksjon Enheten kan realisere automatisk oppstart og tilsvarende strømplanlegging under kontroll av det intelligente energistyringssystemet EMS.

3. Energilagringssystemet og generatorsystemet kan samarbeide med det eksterne strømnettet og fotovoltaisk (ny energi) for å oppnå multi-energi komplementær og multi-modus hybrid strømforsyning under intelligent styring av energistyringssystemet EMS.

4. Den intelligente overvåkingsplattformen for drift og vedlikehold utfører sanntidsovervåking, styring og analyse av kraftstasjonsdata for å styrke daglig drift og vedlikehold, sikkerhetsstyring for strømforsyning og ytelsesanalyse.

Applikasjonsfunksjoner

●Automatisk veksling av doble strømkilder for generatorsett og energilagring, sikker og pålitelig.

●Plug and play, fleksibel strømforsyning, praktisk for mobil strømforsyning.

●Single-chip mikrodatamaskinkontroll brukes for å sikre at hvert handlingspunkt er nøyaktig. Når strømbruddet svikter, vil den automatisk og sømløst bytte til det intelligente mikronettsystemet for å sikre uavbrutt strømforsyning til lasten.

●Bruk sentralisert strømforsyningsmodus, sinusbølgeutgang, uavhengig strømforsyning, fullstendig atskilt fra byens strømnett. I henhold til strømforsyningsbehovene til lasten på stedet, kan energilagring og reservekraft brukes først, med stabil spenning og frekvens, ingen støy, og samtidig samarbeider den intelligente drift- og vedlikeholdsplattformen med energistyringssystem for å fleksibelt koordinere arbeidet til generatorsett og energilagringssystemer.

●Støtte tilpasset utvikling, brannkoblingskontroll og dataovervåking

produktfordeler

1) Enkel design og praktisk konstruksjon

2) Lav totalkostnad og lav investering

3) Lang levetid, vertslivet er mer enn 15 år

4) Vedlikeholdsfritt batteri, kan resirkuleres 300-500 ganger

5) Automatisk veksling, uten tilsyn

6) Hold belysningen stabil, pålitelig og enkel å vedlikeholde

Vellykkede tilfeller: Canton Tower Pariserhjul, arenaer for asiatiske leker i Guangzhou, Shanghai Disneyland, Tianjin Wanda Plaza, Kinas vitenskaps- og teknologimuseum...

2. Elektriske energiløsninger-----ladingshauger for elektriske kjøretøy

Ettersom landet mitts økonomiske og sosiale utviklingsnivå fortsetter å forbedres, fortsetter bileierskapet å øke. Kraftig utvikling av elektriske kjøretøy kan fremskynde drivstofferstatning og redusere eksosutslipp fra kjøretøy. Det er av stor betydning å sikre energisikkerhet, fremme energisparing og utslippsreduksjon, forebygge og kontrollere luftforurensning, og fremme mitt lands transformasjon fra et billand til et bilkraftverk.

Den akselererte utviklingen av den nye energibilindustrien har imidlertid avslørt flaskehalsen med det begrensede antallet ladehauger. For tiden blir mitt lands industripolitikk for utvikling av nye energikjøretøyer, hovedsakelig rene elektriske kjøretøy, stadig tydeligere. Ifølge den nasjonale planen skal ladepeler og elbiler populariseres i forholdet 1:1, noe som betyr at ladehauger uunngåelig vil innlede en byggetopp i fremtiden. Med utplassering og implementering av nye energistrategier, fortsetter antallet elektriske kjøretøy å stige. De støttende lade- og bytteanleggene for elbiler har tatt ledelsen i konstruksjonen, og vil gradvis danne et lade- og byttesystem for elbiler som kombinerer ladehauger, ladestasjoner, batteribyttestasjoner og andre fasiliteter.

Ladebunker gir generelt to lademetoder: AC saktelading og DC hurtiglading.

Folk kan bruke et spesifikt ladekort for å sveipe kortet på menneske-datamaskin-interaksjonsgrensesnittet levert av ladebunken for å utføre tilsvarende lademetoder, ladetid, utskrift av kostnadsdata og andre operasjoner. Ladebunkens display kan vise lademengde, kostnad, ladetid osv. data. AC-ladebunker har lav effekt og langsom lading, og er egnet for hjemmebruk; DC ladehauger/maskin har høy effekt og hurtiglading, og brukes mest på offentlige steder.

DC ladehaug:

Inngangskretsen bruker en liten kortslutning, et overspenningsvern og en liten lekkasjekortslutning for å gi henholdsvis overbelastning, kortslutning, lynbeskyttelse og lekkasjebeskyttelse. AC smart energimåler utfører effektmåling. AC-kontaktoren styrer på og av på hovedkretsen, og sender til slutt ut til laderen. Grensesnittkontakt for lading av elektriske kjøretøy.

AC-ladebunke: Inngangskretsen bruker en liten kortslutning, en overspenningsvern og en liten lekkasjekortslutning for å gi henholdsvis overbelastning, kortslutning, lynbeskyttelse og lekkasjebeskyttelse. AC-smart-energimåleren utfører effektmåling, og AC-kontaktoren styrer på og av hovedkretsen. Til slutt sendes den ut til ladegrensesnittkontakten for å lade det elektriske kjøretøyet.

Ladeinfrastruktur omfatter hovedsakelig ulike sentraliserte lade- og byttestasjoner og desentraliserte ladehauger. På grunn av de spredte plassene og det store antallet lademuligheter, for å sikre brukeropplevelse og driftseffektivitet, må det tilbys tjenester som ladenavigasjon, statusforespørsel, ladereservasjon og gebyroppgjør. For å kunne tilby disse tjenestene må disse ladefasilitetene være koblet til nettverk og tilkoblet. Bygg en lade intelligent tjenesteplattform. De spesifikke kravene til nettverk for ladehaug (stasjon) er som følger:

●Ladehauger (stasjon) har ofte mange interessenter, og kommunikasjon og forhandlinger er vanskelig. Derfor kreves det at nettverksutstyret er enkelt å installere og enkelt å utvide. GPRS/3G/4G og andre metoder brukes for nettsteder som ikke har kablede kommunikasjonsforhold;

●Ladehauger (stasjoner) er ofte eksponert utendørs og miljøet på stedet er komplekst, så nettverksutstyret må være produkter av industrikvalitet;

● Viktige nettsteder må utformes med redundante koblinger, og nettverksutstyr må støtte kablet, trådløs sikkerhetskopiering eller dobbel SIM-sikkerhetskopi;

●Ladehauger (stasjoner) er spredte og mange, og nettverksutstyr må støtte sentralisert fjernovervåking og batchstyring.

Elektrisk kjøretøy ladehaug/stasjon intelligent nettverksløsning

Shangyu tilbyr differensierte løsninger for ulike ladeanlegg og kundebehov.

(1) For fordelte ladehauger

For distribuerte ladehauger i boligområder eller enhetsparkeringsplasser, brukes Yinghantong industrielle trådløse dataterminaler for nettverksbygging. Ladebunkens kontrollkort er koblet til den industrielle trådløse dataterminalen gjennom en seriell port. Den industrielle trådløse dataterminalen ringer automatisk opp og kobler til Internett gjennom operatørens GPRS/3G-nettverk, og etablerer en forbindelse med overvåkings- og driftssentralen til ladeoperatørselskapet, og etablerer derved en forbindelse mellom ladeanlegg og overvåkings- og driftssentralen. . gjennomsiktig kanal mellom. Systemnettverkstopologien er som følger:

●Gjennom den gjennomsiktige kanalen mellom ladebunken og overvåkingsoperasjonssenteret bygget av den industrielle trådløse dataterminalen, kan senteret overvåke spenningen, strømmen, elektrisiteten, kraften og andre driftsparametere til ladehaugen på stedet i sanntid, og på den annen side kan den overvåke statusen til ladebunken. Hvis Hvis det er en alarm eller feil, kan vedlikehold utføres i tide;

●For kunder med uavhengige utviklingsmuligheter og høye kostnadskrav, kan Inhantong Network også tilby innebygde trådløse dataterminaler for å møte brukernes kostnadseffektive krav;

●Operasjonssenteret for overvåking setter opp Inhandong Networks programvareplattform DeviceManager (DM), som kan overvåke driftsstatusen til industrielle trådløse dataterminaler, genererte trafikkforhold og signaldekning på stedet i sanntid, og kan utføre operasjoner som f.eks. batchkonfigurasjon eller batchoppgradering av DTU-er. ;

(2) For sentraliserte lade- og byttestasjoner eller gruppeladesystemer

For ladeinfrastruktur i offentlige tjenesteområder som busser, utleie, sanitær, logistikk og motorveier, bygges det vanligvis sentraliserte lade- og byttestasjoner, eller noen ladeoperatørselskaper bruker boks-type transformatorer og andre teknologier for å lansere gruppe intelligente ladesystemer. I dette tilfellet tilbyr Inhantong industrielle ruterprodukter for å realisere nettverket av ladeanlegg. Hver ladebunke av den sentraliserte ladestasjonen bruker Ethernet til å danne et lokalnettverk (hvis det er et gruppeladesystem, har hele systemet en sentralisert oppsamlingskontrollenhet), og kobles deretter til det private nettverket eller Internett via en industriell ruter som en enhetlig gateway, og kobles til slutt til ladestasjonen. Driftsforetakets overvåkingsdriftssenter etablerer en forbindelse for å realisere toveis dataoverføring mellom ladeanleggene og overvåkingsdriftssentralen. Systemtopologien er som følger:

●Gjennom den gjennomsiktige kanalen mellom ladestasjonen og overvåkingsdriftsenteret bygget av den industrielle ruteren, kan senteret overvåke spenningen, strømmen, elektrisiteten, kraften og andre driftsparametre for ladehaugen på stedet i sanntid. På den annen side kan den overvåke statusen til ladebunken. Ved alarm eller feil kan vedlikehold utføres i tide;

●Hvis stedet har kablede nettverksforhold, kan industriruteren bruke kablet tilgang til nettverket. Hvis det ikke er noe spesifikt kablet nettverk på stedet, kan du velge 3G/4G trådløs nettverkstilgangsmetode, som fullt ut sikrer fleksibiliteten til nettverkstilgang;

●For kunder som har høyere krav til datasikkerhet, kan det også etableres en IPSec VPN-kryptert tunnel mellom den industrielle ruteren og den sentrale brannmuren for fullt ut å sikre sikkerheten til overførte data;

●Operasjonssenteret for overvåking setter opp DeviceManager (DM), programvareplattformen for enhetsadministrasjon til Inhandong Network, som kan overvåke kjørestatusen til rutere, generert trafikk og signaldekning på stedet i sanntid, og kan utføre batch-konfigurasjon eller batch-oppgradering av rutere;

Fordeler med ladehaug produktløsning

● Tilby differensierte intelligente nettverks- og driftsløsninger basert på ulike brukersteder og behov;

●I innenlandske kraftsystemer distribusjonsnettverk automatisering applikasjoner, trådløs kommunikasjon produkter har en høy markedsandel; utstyr og plattformer er utstyrt med komplette beskyttelses- og alarmfunksjoner.

● Maskinvarekommunikasjonsprodukter er alle produkter av industrikvalitet, med bred temperatur og bred spenning, høyt EMC-nivå, og har blitt testet i det tøffe miljøet på kraftanlegg;

● Maskinvarekommunikasjonsprodukter er utformet med høy pålitelighet og høyt sikkerhetsnivå; kommunikasjonsstøtte: GPRS, WIFI, NB-loT og andre trådløse metoder.

●Nettverksadministrasjonsplattformen gir sentralisert administrasjon og batchoperasjoner, sparer driftskostnader og arbeidskostnader for ladedriftsselskaper;

●Rask og oppriktig ettersalgsservice, tilpasset utvikling av små programmer.

●Kompatibel med 11 og 15 standard ladebiler på markedet.

3. Strøm energiløsninger-----spenningsregulator

Ustabil spenning kan forårsake dødelige skader eller funksjonsfeil på utstyr, påvirke produksjonen og forårsake flere tap som leveringsforsinkelser og ustabil kvalitet. Samtidig akselererer det aldring av utstyret, påvirker levetiden og til og med brenner tilbehøret, noe som får eierne til å møte problemer med å trenge reparasjoner eller oppdatere utstyret på kort tid, noe som sløser med ressurser; i alvorlige tilfeller kan det til og med oppstå sikkerhetsulykker som forårsaker umålelige tap.

Derfor er bruk av spenningsstabilisatorer og UPS-strømsystemer avgjørende for elektrisk utstyr, spesielt høyteknologisk og presisjonsutstyr med strenge spenningskrav.

Spenningsreguleringsregulatoren er basert på selskapets intelligente CNC-kompenserte AC spenningsregulator. Den er skreddersydd for brukere i denne bransjen som trenger flernivås spenningsregulering for testing av kjøleaggregat eller store laboratoriebrukere og spesielle behov for strømsikkerhet. En ny generasjon persontilpasset intelligent rask energisparende regulert strømforsyning. Spenningsreguleringsregulatoren tar i bruk intelligent mikrokontrollerkontroll og er utstyrt med en flerspråklig LCD-skjerm, som fremhever sikkerheten, stabiliteten, energisparingen og menneske-maskin-grensesnittet til dette utstyret. Sammenlignet med tradisjonelle kompenserte spenningsregulatorer har den tre vesentlige fordeler: intelligent kontroll og visning, rask spenningsstabilisering og stillhet og energisparing. Spenningsreguleringsregulatoren vedtar også en ekte RMS-samplingskrets, som nøyaktig kan oppdage RMS for forskjellige spenningsbølgeformer, forhindre elektromagnetisk og radiofrekvensinterferens, effektivt filtrere ut nettforurensning, og er utstyrt med et RS-232-grensesnitt for å realisere fjernkontroll, Telemetri- og fjernsignaleringsfunksjoner, den dedikerte spenningsregulatoren for datarom har også komplette beskyttelsesfunksjoner for å sikre langsiktig sikker drift av ulike datasentre og datasentre under uovervåkede forhold.

Det er tre grunnleggende typer spenningsregulatorer:

Buck Regulator — En spenningsregulator med en utgangsspenning som er lavere enn inngangsspenningen

Boost regulator — En spenningsregulator med en utgangsspenning som er høyere enn inngangsspenningen

Buck-boost-regulator – kan gi en utgangsspenning høyere, lavere eller det samme som inngangsspenningen

Spenningsregulatoren regulerer hovedsakelig spenning i enfase (D) og trefase (S).

Spenningsregulatorsymbol Trefasekompensert strømspenningsstabilisator.

Prisen på en spenningsregulator med en ekstra overspenningsdemper og filter er 1,3 ganger den for en SBW spenningsregulator.

Størrelsen på spenningsregulatoren er konfigurert basert på 2-3 ganger kraften til hele maskinen.

Spenningsregulatoren er avhengig av reléets slag for å stabilisere spenningen. Når nettspenningen svinger litt, eller andre elektriske apparater slås på eller av innenfor et visst område, vil den automatiske korreksjonskretsen til strømspenningsregulatoren aktiveres, noe som får reléet til å hoppe ofte. Den største funksjonen til spenningsstabilisatoren er at den kan kontrollere utgangsspenningen til elektriske apparater med store strømsvingninger innenfor et visst område for å sikre jevnheten til kretsen og normal bruk av elektriske apparater. På grunn av spenningens ustabilitet kan det forårsake dødelige skader eller funksjonsfeil på utstyret, påvirke bruken og forårsake ustabil kvalitet. Derfor må en spenningsregulator brukes.

SVC/TNS/TND-serien en- og trefase helautomatiske vekselstrømsspenningsstabilisatorer med høy presisjon er sammensatt av kontaktautospenningsregulatorer, servomotorer, automatiske kontrollkretser osv. Når nettspenningen er ustabil eller belastningen endres, vil den automatisk prøver Styrekretsen sender et signal for å drive servomotoren og justere posisjonen til kullbørsten til autospenningsregulatoren slik at utgangsspenningen justeres til nominell verdi og når en stabil tilstand. SVC/TNS/TND serie høypresisjon AC spenningsregulator serie spenningsregulatorer har nettstrøm gjennomføringsfunksjon. Den har fordelene med mange varianter, komplette spesifikasjoner og vakkert utseende. Den har fordelene med ikke-forvrengt bølgeform, høy effektivitet, pålitelig ytelse og langsiktig drift. Den er utstyrt med kort forsinkelse, overspenning og andre beskyttelsesfunksjoner. Lang forsinkelse og underspenningsbeskyttelsesfunksjoner kan legges til i henhold til brukerbehov. Produktet kan brukes mye overalt hvor det brukes strøm. Det er en ideell spenningsstabilisert strømforsyning for å sikre normal drift av ditt elektriske utstyr. Hovedsakelig brukt i kontorutstyr, testutstyr, medisinsk utstyr, industrielt automasjonsutstyr, husholdningsapparater, belysningssystemer, kommunikasjonssystemer, etc.

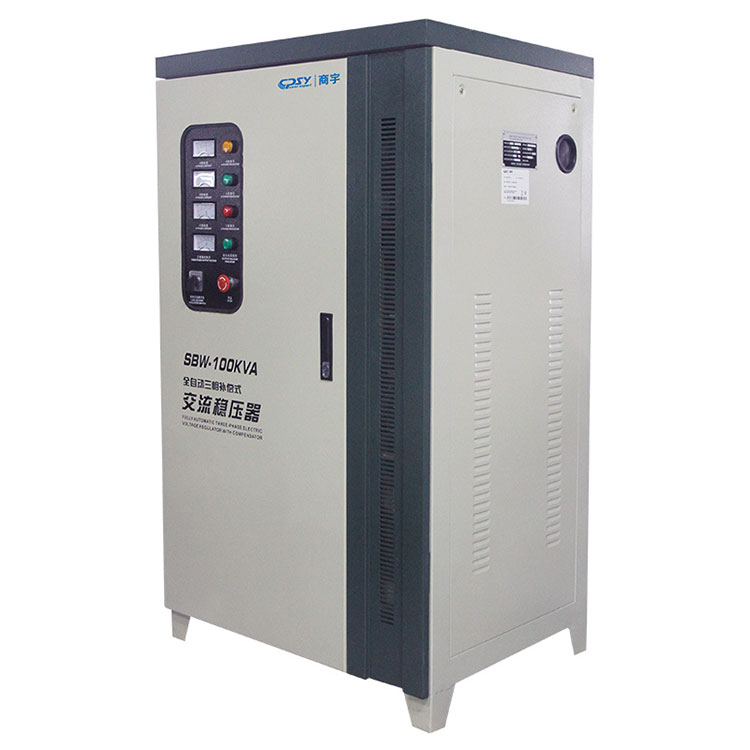

SBW-serien trefase helautomatisk høyeffektkompensert split-type AC-stabilisert strømforsyning er en ny generasjon energisparende AC-stabilisert strømforsyning designet og produsert av vårt firma med referanse til AC-spenningsstabiliseringsteknologi og i henhold til mitt lands faktiske elektrisitet forbruksforhold. Den er rettet mot brukernes strømforsyningsnettverk på stedet. Trefase ubalanserte spenningssvingninger eller lastubalanserte endringer kan automatisk justere og opprettholde stabil utgangsbalanse når spenningsfluktuasjoner oppstår. Denne serien av produkter er forskjellig fra andre typer stabile instrumenter og har stor kapasitet, enkel installasjon, den har fordelene med høy effektivitet, ingen bølgeformsprøyting og stabil elektrisk lineær justering. Den er egnet for et bredt spekter av belastninger, tåler øyeblikkelig overbelastning og kan arbeide kontinuerlig i lang tid. Den har komplette beskyttelsesfunksjoner, inkludert overspenningsbeskyttelse, overstrøm- og overbelastningsbeskyttelse, kortslutningsbeskyttelse og kortslutningsbeskyttelse. Beskyttelsesfunksjoner som omvendt fasebeskyttelse og mekanisk feilbeskyttelse.

SBW- og DBW-seriene helautomatiske høyeffektskompenserte AC-stabiliserte strømforsyninger (heretter referert til som spenningsstabilisatorer) er et strømforsyningsprodukt som er uavhengig utviklet og designet av vårt selskap ved å introdusere avansert utenlandsk teknologi for dette produktet og kombinere det med mitt lands nasjonale forhold . Når den eksterne strømforsyningsnettverkets spenning svinger eller lastendringer forårsaker spenningssvingninger, kan den automatisk opprettholde stabiliteten til utgangsspenningen. Sammenlignet med andre typer spenningsstabilisatorer har denne serien stor kapasitet, høy effektivitet, ingen bølgeformforvrengning, stabil spenning og er mye brukt i belastninger. , tåler momentan overbelastning, kan operere kontinuerlig i lang tid, implementerer uovervåket drift, kan veksle mellom manuell styring, automatisk styring, nettstrøm og spenningsstabilisering etter ønske, og er utstyrt med automatiske beskyttelsesanordninger for overspenning, underspenning, overstrøm, forsinkelse, mekanisk feil og volum Liten, lett, enkel å bruke og installere, og pålitelig i drift. Det kan brukes mye i stort elektromekanisk utstyr, metallbehandlingsutstyr, produksjonslinjer, konstruksjonsteknisk utstyr, heiser, medisinsk utstyr, programstyrte datarom, CNC-maskinverktøy, utskriftsutstyr og tekstilutstyr innen industri, landbruk, transport , post- og telekommunikasjonsforsvar, jernbaner, vitenskapelig forskning og kultur, etc. , klimaanlegg, radio og fjernsyn, og husholdningsapparater, belysning og andre steder som krever spenningsstabilisering.

Husholdningsspenningsstabilisatorer er sammensatt av spenningsregulerende kretser, kontrollkretser og servomotorer. Når inngangsspenningen eller belastningen endres, sampler, sammenligner og forsterker kontrollkretsen, og driver deretter servomotoren til å rotere, noe som får posisjonen til kullbørsten til spenningsregulatoren til å endres. , ved automatisk å justere spolens dreieforhold for å opprettholde stabiliteten til utgangsspenningen. Spenningsstabilisatorer med større kapasitet fungerer også etter prinsippet om spenningskompensasjon.

Spenningsregulatorer har to funksjoner: å konvertere en inngangsspenning til forskjellige utgangsspenningsnivåer, og spenningsstabilisering (opprettholde en konstant utgangsspenning under skiftende belastningsforhold). DC-DC regulatorer er nøkkelkomponenter i ethvert strømforsyningssystem, så å velge riktig regulator er avgjørende hvis du skal utvikle den mest passende løsningen.

Andre funksjoner

Parallellfunksjon: Hvis spenningsregulatoren kan kobles parallelt, kan den gi større utgangsstrøm. Ikke alle regulatorer kan parallellisere utgangene sine, da dette for mange topologier vil introdusere ustabilitet.

Konstant strømutgang: I batteriapplikasjoner må en konstant spenning gis til lasten, men konstant strøm er nødvendig for lading. Noen spenningsregulatorer gir utganger som kan konfigureres for konstant strøm og konstant spenning, noe som gjør dem ideelle for disse systemene.

Myk start: Evnen til sakte å øke spenningen bidrar til å sikre kraftsystemets stabilitet selv når store mengder kapasitans er koblet til regulatorutgangen.

Overspenningsbeskyttelse: Regulatorer er utstyrt med beskyttelse for å sikre at de ikke leverer mer enn den definerte utgangsspenningen, og sikrer at lasten ikke blir skadet selv ved feil. Andre beskyttelseskretser kan deaktivere regulatoren hvis inngangsspenningen er utenfor rekkevidde.

Forbigående respons: Noen belastninger endrer raskt strømmen de trenger. Den raske transientresponsen sikrer at regulatoren kan gi den nødvendige kraften uten behov for store utgangskondensatorer for å lagre energi.

Spenningsregulator Spenningsregulatoren skal brukes innendørs. De normale bruksforholdene er:

1. Omgivelsestemperatur: -10℃—+40℃

2. Høyde: <1000M

3. Relativ fuktighet: 20﹪-90 %

4. Det er ingen gasser, damper, kjemiske avleiringer, støv, skitt og andre eksplosive og etsende medier som alvorlig påvirker isolasjonen til spenningsregulatoren.

5. Det er ingen alvorlige vibrasjoner eller støt på installasjonsstedet.

Spenningsstabilisatorer kan brukes mye i: elektroniske datamaskiner, presisjonsmaskiner, computertomografi (CT), presisjonsinstrumenter, testutstyr, etc. i industri- og gruvebedrifter, oljefelt, jernbaner, byggeplasser, skoler, sykehus, post- og telekommunikasjon , hoteller, vitenskapelig forskning og andre avdelinger. Steder som heisbelysning, importert utstyr og produksjonslinjer som krever stabil spenning fra strømforsyningen. Den er også egnet for brukere i enden av lavspentdistribusjonsnettet der strømforsyningsspenningen er for lav eller for høy, med store svingninger, og for elektrisk utstyr med store lastendringer. Den er spesielt egnet for alle spenningsstabiliserte strømforbrukssteder som krever høye strømnettbølgeformer. Den høyeffektskompenserte kraftspenningsstabilisatoren kan kobles til termisk kraft, hydraulisk kraft og små generatorer.

AC-stabiliserte strømforsyninger er mye brukt i spenningsstabilisering og beskyttelse av moderne høyteknologiske produkter som datamaskiner og perifere enheter, medisinske elektroniske instrumenter, kommunikasjons- og kringkastingsutstyr, industrielt elektronisk utstyr og automatiske produksjonslinjer. DC-stabiliserte strømforsyninger er mye brukt i DC-strømforsyning for nasjonalt forsvar, vitenskapelig forskning, høyskoler og universiteter, laboratorier, industri- og gruvebedrifter, elektrolyse, galvanisering, ladeutstyr, etc.

Daglige forholdsregler

1. Unngå voldsom vibrasjon, hindre innstrømning av etsende gasser og væsker, hindre at den blir vannet og plasser den på et ventilert og tørt sted. Ikke dekk den med stoff for å hindre ventilasjon og varmeavledning.

2. Bruk en tre-pinnet (jordet) stikkontakt, og jordingsskruen på maskinen må være riktig jordet. Ellers vil etuiet bli belastet med en testpenn. Dette er forårsaket av distribuert kapasitansindusert elektrisitet, som er et normalt fenomen. Du kan passere jordingsledningen eliminere. Hvis foringsrøret er alvorlig lekkasje og isolasjonsmotstanden er mindre enn 2MΩ, kan det være at isolasjonslaget har blitt fuktet eller at kretsen og foringsrøret er kortsluttet. Årsaken bør identifiseres og feilen fjernes før bruk.

3. 0,5-1,5KVA laveffektspenningsstabilisatoren bruker en sikring for overstrøm- og kortslutningsbeskyttelse. 2-40KVA spenningsstabilisatoren bruker en DZ47 kretsbryter for overstrøm og kortslutningsbeskyttelse. Hvis sikringen ofte går eller strømbryteren slår ut ofte, sjekk om strømforbruket er for høyt.

4. Når utgangsspenningen overskrider beskyttelsesverdien (fasespenningsbeskyttelsesverdien justeres til 250V±5V når den forlater fabrikken), beskytter og kutter den regulerte strømforsyningen automatisk utgangsspenningen til den regulerte strømforsyningen. Samtidig tennes overspenningsindikatoren. Brukeren bør umiddelbart slå av strømforsyningen og kontrollere nettspenningen eller spenningsstabiliseringen. Hvis spenningsregulatoren automatisk slår av strømmen (med inngang, men ingen utgang), kontroller om nettspenningen er høyere enn 28OV. Hvis den er lavere enn 280V, sjekk om spenningsregulatoren er defekt. Vent til årsaken er funnet før du bruker.

5. Hvis utgangsspenningen til spenningsregulatoren avviker sterkt fra 220V, vennligst juster potensiometeret på kontrollkortet til utgangsspenningen er normal (hvis inngangsspenningen ikke når det stabile spenningsområdet, kan den ikke justeres).

6. Når nettspenningen ofte er ved den nedre grensen (<150V) eller øvre grense (>260V) for spenningsregulatorens inngangsspenning, berøres grensemikrobryteren ofte og kontrollfeil er utsatt for å oppstå. På dette tidspunktet kan ikke spenningsregulatoren justere spenningen eller kan bare justere den høyere (eller bare lavere). Du bør først sjekke om mikrobryteren er skadet.

7. Vennligst hold innsiden av maskinen ren. Støv vil hindre rotasjonen av girene og påvirke nøyaktigheten til utgangsspenningen. Rengjør og hold spolens kontaktflate ren i tide. Når kullbørstens slitasje er alvorlig, bør trykket justeres for å unngå gnister ved kontaktflaten mellom kullbørsten og spolen. Karbonbørster bør skiftes når lengden er mindre enn 2 mm. Når spoleplanet overslag er svertet, bør det poleres med fint sandpapir.

⒏ Inngangsenden til den trefasede spenningsstabilisatoren må kobles til nøytrallinjen (nøytral linje), ellers kan ikke spenningsstabilisatoren fungere under normal belastning og vil skade spenningsstabilisatoren og elektrisk utstyr. Bruk aldri en jordledning i stedet for en nøytral ledning (men de nøytrale ledningene kan kobles parallelt), og den nøytrale ledningen må ikke kobles til en sikring.

9. Når utgangsspenningen til spenningsregulatoren er lavere enn merkespenningen (220V eller trefaset 380V), kontroller om inngangsspenningen er for lav. Når merkespenningen nås uten belastning, men utgangen er lavere enn merkespenningen når den er belastet, er dette fordi inngangsledningens bæreområde er for lite, eller lastenden overskrider det nominelle kapasitetsområdet til spenningsregulatoren og linjen spenningsfallet er for stort når det er belastet. Inngangsspenningen er lavere enn Den nedre grensen for regulatorens justeringsområde. På dette tidspunktet bør inngangsledningen erstattes med en tykkere eller produktkapasiteten bør økes.

10. Når en enkelt last har stor effekt (som klimaanlegg, etc.), og inngangsledningen er lang og lastområdet er utilstrekkelig, vil spenningen reduseres alvorlig når lasten fungerer, og det kan være vanskelig for å starte lasten; når lasten fungerer og den er midlertidig slått av, er det lett å oppstå. Hvis utgangen øyeblikkelig overspennes og bryter strømmen, er det ikke en feil i spenningsregulatoren. Inngangslinjen bør forbedres (linjen bør tykkes og lengden på inngangslinjen bør forkortes så mye som mulig for å redusere spenningsfallet i linjen).

11. Når utgangsspenningen til spenningsregulatoren alvorlig avviker fra 220V, bør du sjekke om ① inngangsspenningen er innenfor det stabile spenningsområdet; ② om motorgiret er alvorlig slitt og om rotasjonen er fleksibel; ③ om endebryteren er skadet: ④ om spoleplanet er glatt; ⑤ Er kontrollkortet skadet?

sikkerhetssaker

⒈Når den regulerte strømforsyningen er slått på, må du ikke demontere den regulerte strømforsyningen eller trekke ut inngangs- og utgangsforbindelsene til den regulerte strømforsyningen etter ønske for å forhindre elektrisk støt eller andre elektriske sikkerhetsulykker.

⒉Inn- og utgangsforbindelsene til den spenningsstabiliserte strømforsyningen må ordnes riktig for å forhindre at de slites ut på grunn av tråkk og forårsake lekkasjeulykker.

⒊Den regulerte strømforsyningen må være pålitelig jordet. Brukeren er ansvarlig for elektrisk støt eller personskade forårsaket av drift uten jordledning.

⒋Jordledningen til den regulerte strømforsyningen kan ikke kobles til varmerør, vannforsyningsrør, gassrør og andre offentlige anlegg for å unngå å krenke tredjeparters rettigheter eller forårsake skade.

⒌Inn- og utgangsforbindelsene til den regulerte strømforsyningen bør kontrolleres regelmessig for å unngå å løsne eller falle av, noe som vil påvirke normal bruk av den regulerte strømforsyningen og sikkerheten til elektrisitet.

⒍ Tilkoblingsledningen til spenningsregulatoren må velges for å møte den spesifiserte koblingsledningen som kan bære tilstrekkelig strømkapasitet.

⒎. Spenningsstabilisatoren skal håndteres med forsiktighet og unngå kraftige vibrasjoner under drift;

⒏. Sørg for at kullbørstefjæren til spenningsregulatoren har tilstrekkelig trykk til å forhindre at kontaktflaten mellom kullbørsten og spolen gnister;

⒐. Ikke-profesjonelle har ikke lov til å demontere eller reparere den regulerte strømforsyningen.

Shangyu CPSY® Power Energy Solutions har vært forpliktet til UPS backup-strømløsninger, EPS nødstrømløsninger, ladehaugløsninger og fotovoltaiske felt. Den har oppnådd ISO9001 kvalitetsstyringssystemsertifikater og CE, ROHS-sertifikater, og har blitt enstemmig anerkjent og rost av kunder i og utenfor bransjen.

Shangyu CPSY® Company fokuserer på fremtidig bærekraftig utvikling i planleggingen, innoverer stadig teknologi, leder industrien innen forskning og utvikling av grønne energisparende teknologier, og har alltid forfulgt grønne, effektive, trygge, energisparende og pålitelige produkter, tjenester og løsninger. Teknologisk innovasjon tillater ikke bare Shangyu-kunder å få bedre, stabile og pålitelige produkter og tjenester, men reduserer også energiforbrukskostnadene til datarommet. Det er nettopp på grunn av den utholdende jakten på miljøvennlig teknologi at Shangyu CPSY®, sammen med kunder og sluttbrukere, har oppnådd bemerkelsesverdige resultater innen grønn energisparing i datarom.

1. Shangyu CPSY®-selskapsstruktur: Den består av fire uavhengige og komplementære forretningsavdelinger, strømforsyningsdivisjonen (0,5kva-800kva ups), dataromskjøledivisjonen (3,5kw-100kw kjølekapasitet), og programvaredivisjonen ( Dynamisk miljøsystem og overvåkingssystem), Energy Division (ladehauger 7KW-240KW), har modne støttefunksjoner og raske responsløsninger, og gir brukerne en rekke profesjonelle tjenester som installasjon og igangkjøring.

2. Velkjent merke og ultralav feilrate: Som en kjent UPS-produsent på det kinesiske markedet og en av de ti mest kjente merkene i bransjen, nyter UPS-en med høy effektivitet og lav støy en høy rykte i Asia. Sviktfrekvensen er mindre enn 0,3 %, til og med så lavt som 0,16 %.

3. Omfanget av råvarer har blitt kjøpt i partier: kraftig redusere produksjonskostnadene for Shangyu CPSY®-produkter, og dermed gi kundene kostnadseffektive produkter.

4,7*24-timers responstjeneste: Enten det er støtte for teknisk løsning før salg eller støtte for ettersalgsløsninger, er profesjonelt trente tekniske ingeniører alltid klare til å svare på kundenes behov.

5. Ha et FoU-laboratorium i verdensklasse: høy pålitelighet, høy intelligens, høy effektivitet, høye standarder, kontinuerlig innovasjon og evnen til å fortsette å lansere mer markedskonkurransedyktige produkter.

6. Avansert produksjonskvalitetskontrollteknologi: Implementer strengt ISO-sertifisering for kvalitetssystem, oppfyller EU-standarder og leverer miljøvennlige, effektive, sikre og pålitelige produkter og teknologier

7. Tilpassede løsninger: gi OEM & ODM bestillinger

8. Gi ulike teknisk og forretningsmessig opplæring: for å hjelpe brukere bedre å forstå, mestre og anvende kraftsystemer.

9. Global layout: Siden 2015 har Shangyu CPSY® registrert varemerker i mange land og regioner rundt om i verden, fortsetter å øke byggingen av utenlandske markedsføringstjenestenettverk, akselererer utformingen av det globale markedsføringsnettverkssystemet, og streber etter å operere globalt gjennom teknologisk innovasjon og merkevarebygging.

10. Et sterkt ingeniørteam, 42 profesjonelle teknikere med senior yrkestitler og sertifiserte ingeniører, gir brukerne en rekke profesjonelle tjenester som installasjon, igangkjøring og ettersalg.

11. Kunden først: Å oppfylle forpliktelsen om høykvalitets og effektiv levering og å beskytte kundenes interesser er Shangyu CPSY®s konsekvente filosofi for kundeverdimaksimering.
