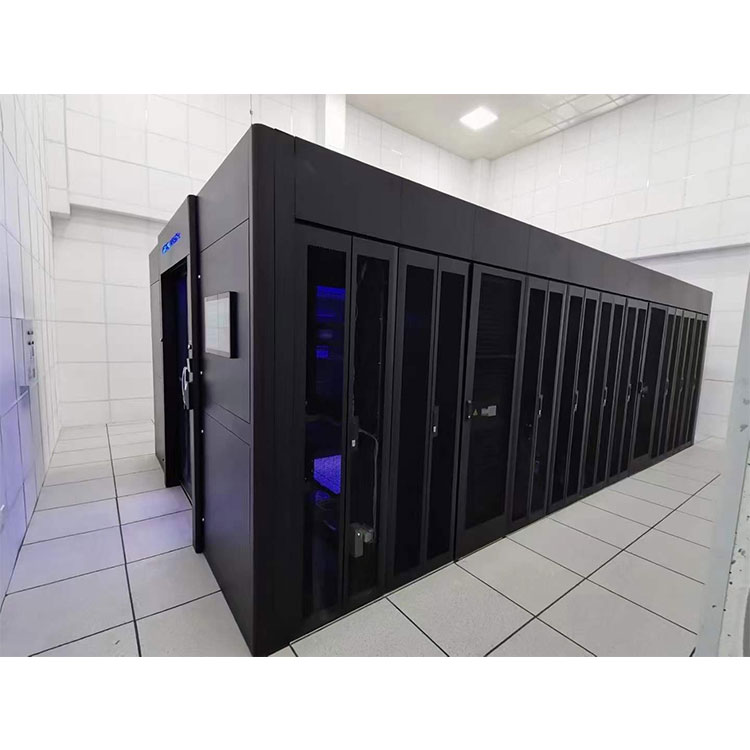

CPSY® har lansert et nytt designkonsept av holdbar Room Type Modular Data Center overordnet dataromløsning for å møte konstruksjonsbehovene til små datarom som myndigheter, finans, operatørkontorer, små og mellomstore bedrifters egne datarom, marginaliserte datasentre, 5G-basestasjoner, etc. Den nye generasjonen mikromoduldatasenter tar i bruk "Standardisert" designkonsept, standard integrerte produkter er integrert i omfattende skap. Alle komponentene er forhåndsdesignet, forhåndsinstallert og forhåndsfeilsøkt på fabrikken. De pakkes og transporteres i EC/IT-skap som en enhet. Installasjon på stedet krever kun enkel skapkombinasjon og totalkonstruksjon. Det tar bare 5 timer. Modulen vedtar en forseglet design av varme og kalde ganger for å oppnå støvtette og støyreduksjonseffekter. IT-skapene på begge sider kan utvides fleksibelt og kan kopieres og utvides i kombinasjonsenheter.
Som den profesjonelle produsenten vil vi gjerne gi deg Room Type Modular Data Center. Inneslutning av gang i datasentre krever at skap justeres i en varmgang/kaldganglayout. Inneslutningspaneler eller -strimler skaper en sone for å isolere serverens tilførselsluft (oppbevaring av kald gang) eller avtrekksluft (oppbevaring av varm gang). Å forhindre at tilførsels- og avtrekksluft blandes kan øke kapasiteten og kjøleeffektiviteten til kjøleinfrastrukturen din betraktelig. Hvert sted vil være forskjellig når forhold, kjøleinfrastruktur, stativtetthet og andre faktorer tas i betraktning.
Det multifunksjonelle skapet spesielt utviklet for store, mellomstore og små datasentre har fordelene med solid struktur, sterk bæreevne, edel og elegant, og prefabrikkert strukturell design. Skapet integrerer tre hovedløsninger (strømstyringsløsning, kabelstyringsløsning, løsning for varmespredning), som kan brukes som modulær utstyrsinstallasjonsinfrastruktur, strømfordelingsskap av kabinetttype, batteribokser på stativ og skapintegrert brukerutstyr . Strømfordeling, UPS, batteriboks og overvåkingssystem sparer i stor grad utstyrsrommet.
CPSY-kanalbegrensningssystemer er designet for å maksimere forutsigbarhet, kapasitet og effektivitet for kjøling på stativ-, rad- eller romnivå. Aisle containment-systemer er smarte termiske inneslutningsløsninger designet for å øke kjølesystemets effektivitet samtidig som kritisk IT-utstyr og personell beskyttes. CPSY minimerer blandingen av varm og kald luft i IT-miljøer.
Utstyrssystem | Punkt | Parameter |
System | Dimensjoner | 1200 mm bredt lukket kald/varmgang dobbeltradsskap anbefalt maksimal størrelse: 1400(L)*3600(B)*2300(H)mm, høyde på 2600mm etter at takvinduet er snudd. |
NO.en-modul skap | ≤48 | |
Skap strømforbruk | Design strømforbruk 5~8 KW, maksimal støtte 14KW | |
Modulens strømforbruk | ≤180KW | |
Arbeidsmiljø | -30℃~45℃ | |
Høyde | 0~1000m (mer enn 1000m trenger reduksjon) | |
Installasjonsmetode | Gulvlegging, kan legges med eller uten antistatisk gulv | |
Kabinett | Dimensjoner | 600(B)*1200(D)*2000(H)mm, vennligst kontakt Shangyu-fabrikken for andre dimensjoner |
Ledig plass | 42U | |
Damphastighet | 80 % | |
Statisk belastning | 1800 kg | |
Seismisk vurdering | Jordskjelv med styrke 9 | |
Miljøsertifisering | RoHS | |
IP klasse | IP20 | |
Stengt passasje | Himmellys | vippevindu, takvindu med flatt tak, fast takvindu, bredde: 300(600)mm, vennligst kontakt Shangyu-fabrikken for andre dimensjoner |
Endedør | Manuell vendedør, automatisk oversettelsesdør | |
Wireway | Kablingsrenne i platemetall av fjelltype | |
Utgangspunkt | Skapbunn, Kanalbunn (installasjon av antistatisk gulv) | |
Gulv | Kalsiumsulfat antistatisk gulv | |
Kraftdistribusjon | Dimensjoner | 600(B)*1200(D)*2000(H)mm, vennligst kontakt Shangyu-fabrikken for andre dimensjoner |
UPS-klassifisert inngang | 380VAC/400VAC/415VAC (3-faset 5-leder), 50/60Hz, PF=0,99 | |
UPS merkeeffekt | 80~300kVA | |
UPS strømmodul | 20kVA/30kVA | |
Batteri | 38AH~250AH (12V) ventilregulert blysyrebatteri, vennligst kontakt Shangyu-fabrikken for andre spesifikasjoner | |
Fordelingsskap | Inngang: 100A~630A; 380VAC/400VAC/415VAC (3-fase 5-leder); 50/60 Hz | |
Utgang: Multi-channel 10~63A/3P (1P) valgfritt, vennligst kontakt Shangyu-fabrikken for spesifikk konfigurasjon | ||
PDU | 32A inngang, 8~24 bit C13 (C19) nasjonal standard stikkontakt valgfri, valgfri lynbeskyttelseskomponenter og intelligente intelligente kommunikasjonskomponenter, etc. |
|
Deteksjonsfunksjon | Hoved- og shuntbryterstatus, spenning, strøm, effektfaktor, harmoniske, strømforbruk, etc. | |
IP klasse | IP20 | |
Kjølesystem | Klimaanlegg Dimensjoner |
300(B)*1200(D)*2000(H)mm |
600(B)*1200(D)*2000(H)mm | ||
Kjølekapasitet | Inter-rad kjøling: 13~40KW | |
Avkjøling på romnivå: 8~102KW | ||
Inndata | 3-fase 380VAC, 50Hz | |
Lufttilførselsmodus | Horisontal lufttilførsel, lufttilførsel oppover og lufttilførsel nedover | |
Isolasjonsmetode | Lukket kald/varm gang | |
IP klasse | IP20 | |
overvåkningssystem | Miljøovervåking | Temperatur og fuktighet, røykdeteksjon, smart tilgangskontroll, HD-kamera, vannlekkasje, firefarget omgivelseslys |
Overvåkning | Strømforsyning, batteri, strømfordeling, klimaanlegg |

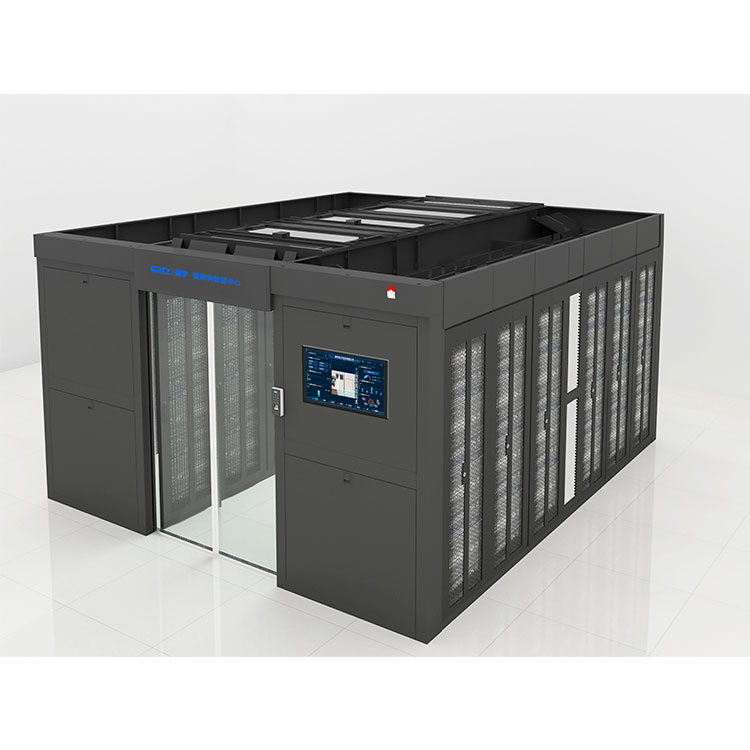

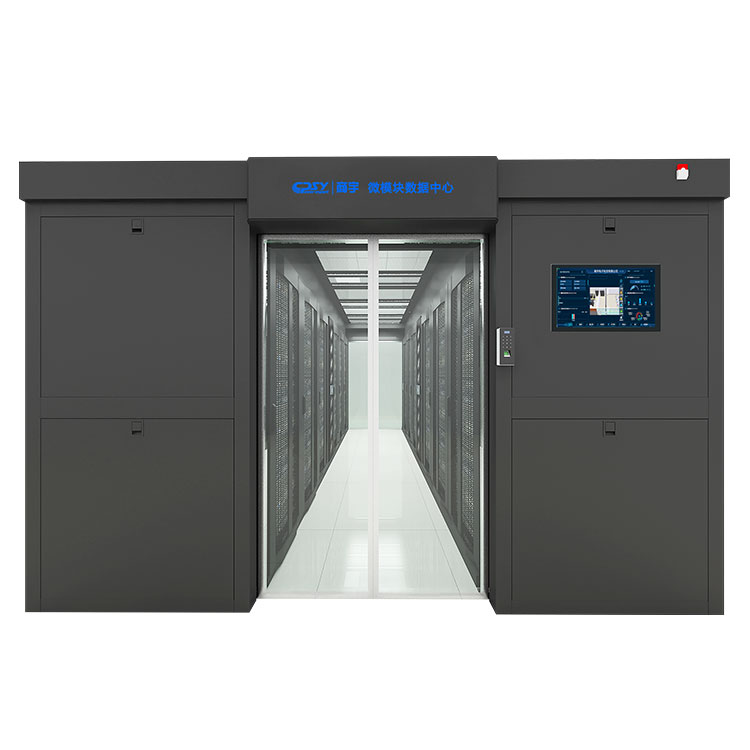

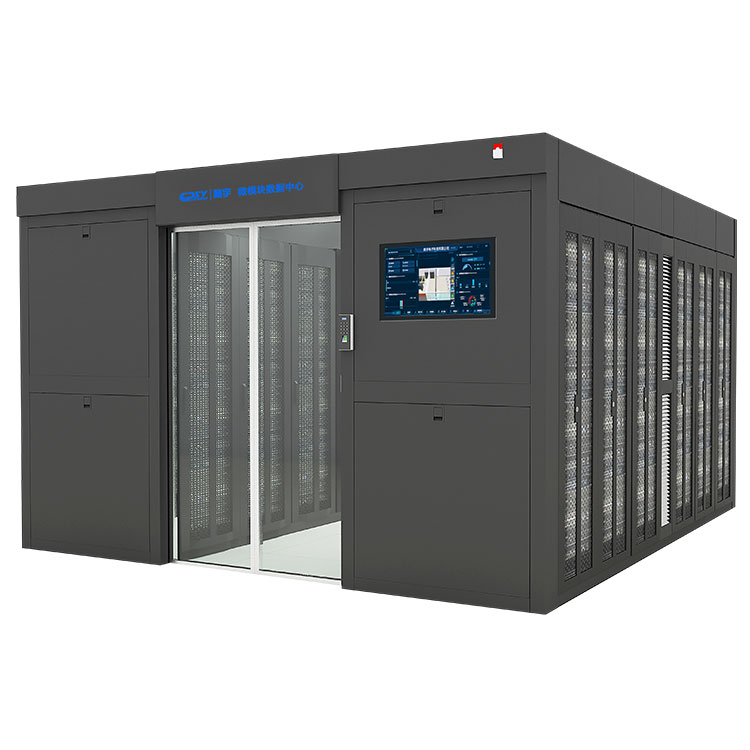

CPSY® Romtype Modulært datasenter
Lastekapasitet: statisk last 1000KG
Beskyttelsesgrad: IP20
Standarder: ANSI/EIA RS-310-D, IEC297-2, DIN41494:PART1, DIN41494:PART7, GB/T3047.2-92, ETSI
Sertifisering: CE, RoHS, UL
--Enkelt: Bruk lokalt fingeravtrykk og kortsveip for å logge på for å åpne døren, og eliminere behovet for å angi passordet manuelt, noe som er praktisk og raskt. Det intelligente overvåkingssystemet kan raskt lokalisere feil og fjernoppgradere programmer uten å måtte gå til stedet for behandling. Hot-swap-modus, virksomheten blir ikke avbrutt, standard APP-funksjon for mobiltelefoner, kun én mobiltelefon kan brukes til å overvåke datarommet, og oppnå uovervåket drift!
---Pålitelig: Det uavhengige overvåkingssystemet kan sende oppgaver på en målrettet måte, forbedre drift og vedlikeholdseffektivitet, og oppdage røykvarslers overføringssignaler og koble til brannvern for å sikre sikkerheten til datarommet!
---- Effektiv: Rack-kjølesystem, DC-kjøling med variabel frekvens, helt lukket varm og kald kanaldesign, mer energibesparende og miljøvennlig, kan spare installasjonsplassen til et skap, og PUE-verdien er mindre enn 1,3.
Industrielle miljøer, medisinske fasiliteter, laboratorieutstyr etc. er nøkkelutstyr for strømforsyning og beskyttelse.
Sky
telekommunikasjon
kantberegning
innholdsleveringsnettverk
Internett datasenter
Carrier datasenter
Andre bedriftsdatasentre
Datasentre for ulike bransjer (finans, myndigheter, energi, medisinsk, etc.)
Sammenlignet med andre, har CPSY® SPR-serien Rack-Mounted Cooling Air Conditioner fordeler som nedenfor:
Byggekostnadsbesparelser på opptil 35 %
Spar opptil 40 % på den første investeringen
Sammenlignet med klimaanlegg med fast frekvens, kan den årlige energisparingsraten for klimaanlegg med variabel frekvens nå 29%.
Den tar i bruk avansert frekvenskonverteringsteknologi og bruker miljøvennlig kjølemiddel R410A.
80-300kVA modulær UPS kan konfigureres fleksibelt i henhold til kundens systemstrømforsyningsbehov.
Ved å bruke 5 mm forherdet glass for belysning når lyshastigheten 91 %, høy mekanisk styrke og god permeabilitet
Skapets sokkel er laget av 2,0 mm tykke kaldvalsede stålplater som er bøyd og sveiset, med en bæreevne på mer enn 1500KG.
Høyeffektive komponenter som kompressorer med variabel frekvens, EC-vifter og grønne kjølemedier.
Det bevegelige soltaket åpner i en vinkel på 90° og har en bufferbegrenser som kan brukes til støyreduksjon og posisjonering.
Inneslutning av varm gang forbedrer kjøleeffektiviteten ytterligere, slik at UPS-en kan produsere opptil 95 % effektivitet selv ved 30 % lett belastning.
Automatisk dørstruktur + adgangskontrollsystem, som kan åpnes fra innsiden og ut i nødstilfeller.
Byggingen av tradisjonelle datasentre tar 18-24 måneder, mens containerdatasentre er fleksible og skalerbare og kan distribueres på bare uker eller måneder for å møte raskt voksende IT-behov.
