220V spenningsstabilisator

Bruksomfang: Egnet for datanettverksutstyr, husholdningsapparater, medisinsk utstyr, vitenskapelige forskningsenheter, måleutstyr, fabrikkkalibreringsbenker og annen utstyr som støtter bruk.

220V spenningsstabilisator Arbeidsprinsipp:

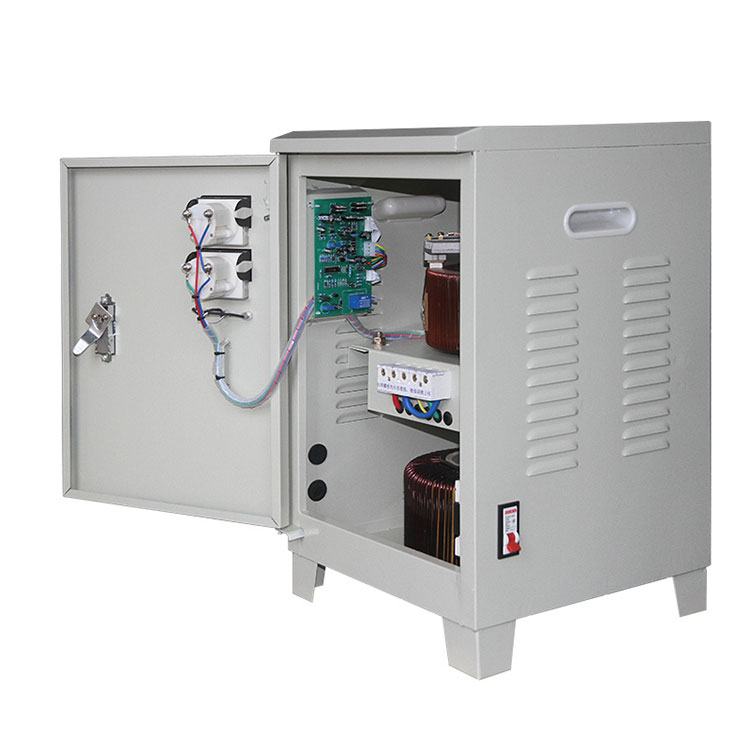

1. Struktur: Dette produktet er hovedsakelig sammensatt av en kontakten automatisk koblingsspenningsregulator, en prøvetakingssammenligningsforsterkningskontrollkrets, en utgangsspenningsbeskyttelseskrets, en servomotor og en roterende arm.

2. Arbeid: Når inngangsspenningen er ustabil eller belastningen endres, sammenligner hver fase -prøvetakingskrets prøver hver for seg med den innstilte målestokken, forsterker den og utfører den nødvendige retningsrotasjonen av motoren i henhold til sammenligningsresultatet, driver rotasjonen av spenningsregulatoren. Armen justerer spenningen slik at utgangen til hver fase forblir uendret, og dermed oppnår spenningsstabilisering. Hovedkretsskjemaet er vist nedenfor:

CPSY® 220V spenningsstabilisatorparameter (spesifikasjon)

Enfase taktil AC 220V spenningsstabilisator

CPSY®220V spenningsstabilisatorfunksjon og applikasjon

Funksjoner:

1. Avgangsspenning av høy kvalitet

220V spenningsregulator kan fungere uten avbrudd, spenningsreguleringsprosessen er jevn, og det er ingen forbigående strømtap. Nøyaktigheten av utgangsspenningsregulering er høy og er vanligvis fabrikkjustert til 220V+3% for enfase og 380V ± 4% for trefase.

2. Inngangsspenningen har et bredt arbeidsområde og sterke belastningsegenskaper.

Denne maskinen kan fungere normalt innenfor et bredt inngangsspenningsområde og har tilfredsstillende belastningsegenskaper.

3. Høy sikkerhetsfaktor

Overspenning og kortslutningsbeskyttelse (beskyttet av sikringer eller høybrytende små effektbrytere) kan automatisk kutte av utgangen hvis utgangsspenningen er for høy, og forbedrer maskinens sikkerhetsfaktor og effektivt beskytter terminal elektrisk utstyr.

4. Langliv

Over 2K brukes en høybrytende liten effektbryter, som har pålitelig beskyttelse mot belastning og kortslutning; Spenningsstabilisatoren bruker den siste vellykkede utviklede karbonbørsten med høy ytelse, som i stor grad forlenger den normale levetiden til spenningsstabilisatoren.

Applikasjoner:

Spenningstestingsinstrument

Fotograferingsteknologiutstyr

Sikkerhetsalarmsystem

Klimaanlegg, klimaanlegg

belysningsenhet

Kommunikasjonssystem

Medisinsk utstyr

computer

Industrial robot

Laboratorieinstrumenter

TV -utstyr lydsystem

Røntgenutstyr

Produksjonslinjekontrollenhet

CNC maskinverktøy

CPSY® 220V spenningsstabilisatordetaljer

Når du sammenligner med jevnaldrende, CPSY® 220V spenningsstabilisatorfordeler som nedenfor:

TN-serien med høy presisjon helautomatisk AC 220V spenningsstabilisator bruker en storskala lineær logikkintegrert krets for å danne et kontrollsystem, kontrollerer servomotoren for å drive kontaktspenningsregulatoren for automatisk å justere spenningen, og setter forsinkelse, overspenning og overkjørt beskyttelsesfunksjon for å sikre sikker strømforsyning av spenningen. Dette produktet har fordelene med høy effektivitet, liten bølgeformforvrengning, stabil og pålitelig utgangsspenning, lavt strømforbruk, kontinuerlig drift og fullfunksjonsbeskyttelse.

TN-serien tre-fase delt justerbar AC-regulert strømforsyning med høy presisjon er designet basert på det automatiske spenningsreguleringsprinsippet som ofte brukes internasjonalt. Den har høyspenningsstabiliseringsnøyaktighet, liten utgangsbølgeformforvrengning, liten størrelse, lett vekt og lavt strømforbruk. Funksjoner, som gir et stabilt og pålitelig kraftmiljø for elektrisk utstyr som krever spenningsstabilisering.

Forholdsregler

1.

2. For tilkoblingsledningen til spenningsregulatoren, vennligst utstyr den med en tilkoblingsledning (kobberkjerne) med tilstrekkelig strømkapasitet i henhold til den nominelle strømmen (≤5a/mm

3. Det er en jordingsenhet inne i spenningsregulatoren, og ledningen som er koblet til utsiden, skal være pålitelig jordet. Jordingstråden må ikke fjernes vilkårlig eller forlatt ujordet.

4. Hvis utgangsspenningen avviker sterkt fra den nominelle verdien, kan du justere trimmerpotensiometeret i kontrollkretsbrettet selv. Å snu den med klokken vil øke utgangsspenningen, og omvendt vil redusere utgangsspenningen.

5. Hold innsiden av maskinen ren. Støv vil hindre rotasjonen av tannhjulene og påvirke normal bruk. Det bør fjernes i tide for å holde kontaktflaten på karbonbørsten og spolen ren. Forsikre deg om at karbonbørstefjæren har tilstrekkelig trykk for å unngå å gnistre ved kontaktflaten mellom karbonbørsten og spolen.

220V spenningsstabilisatorpakningsliste:
