Presisjonskraftfordeling

Som terminalstrømdistribusjonsproduktet til datasenteret, er presisjonsstrømdistribusjonsskap strømforsyningsenheten nærmest IT-utstyr. Sikker og pålitelig drift er avgjørende for normal drift av IT-utstyr. For tiden har den nye generasjonen datasentre stadig høyere krav til påliteligheten og håndterbarheten til strømforsyningssystemet. IT-brukere trenger mer pålitelig og fleksibel kraftdistribusjon, mer raffinert styring og mer nøyaktig kostnadsforbruk for strømforsyningssystemet til informasjonsutstyr. Den presise strømfordelingshodegavlen fullfører ikke bare strømfordelingsfunksjonen til den tradisjonelle strømfordelingshodegavlen, men har også mange kraftige overvåkings- og administrasjonsfunksjoner, slik at datasenterlederen kan forstå lastestatusen til skapbelastningen og distribusjonsgrenkretsene til enhver tid. tid. status, ulike parametere og strømforbruk til ulike flåter, etc.

CPSY® Precision Power Distribution Parameter (spesifikasjon)

CPSY®Precision Power Distribution funksjon og applikasjon

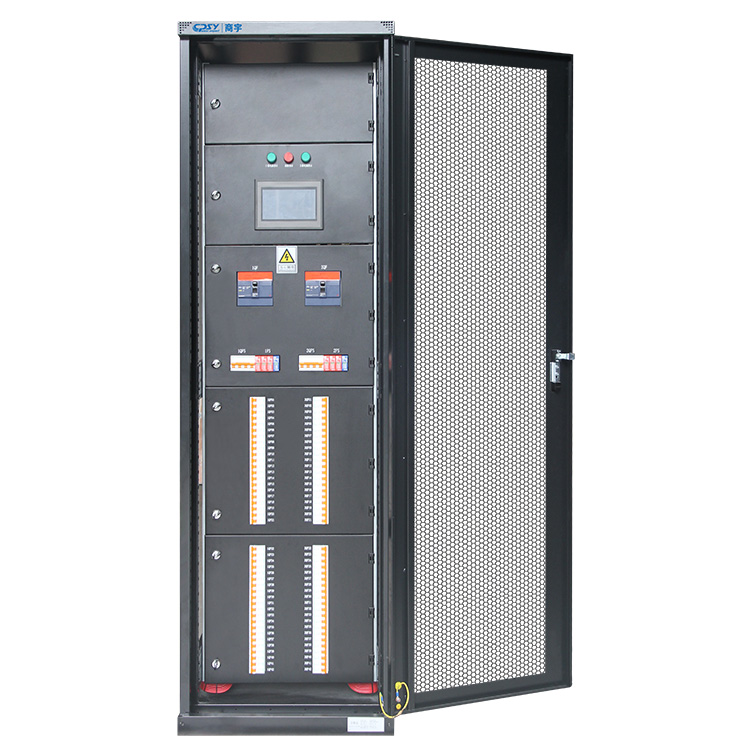

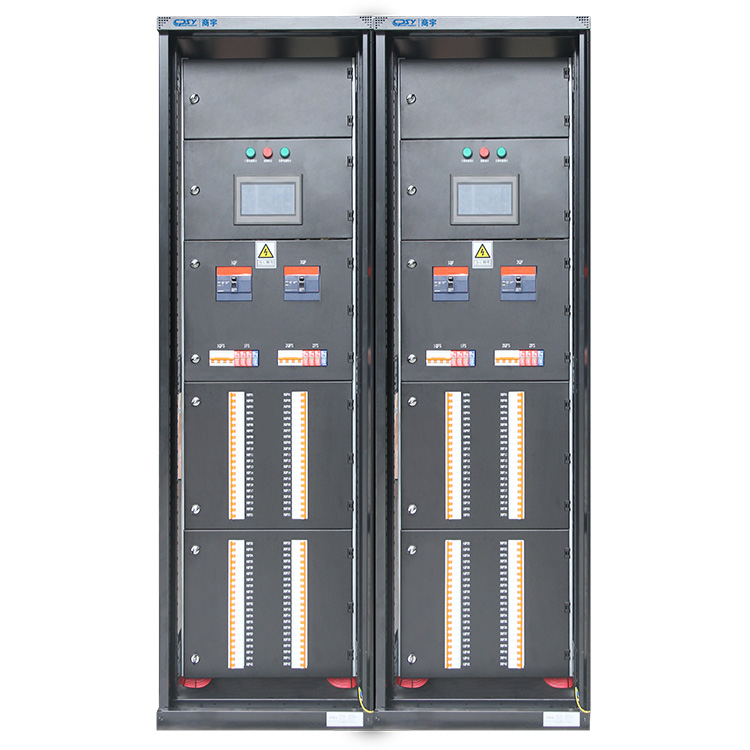

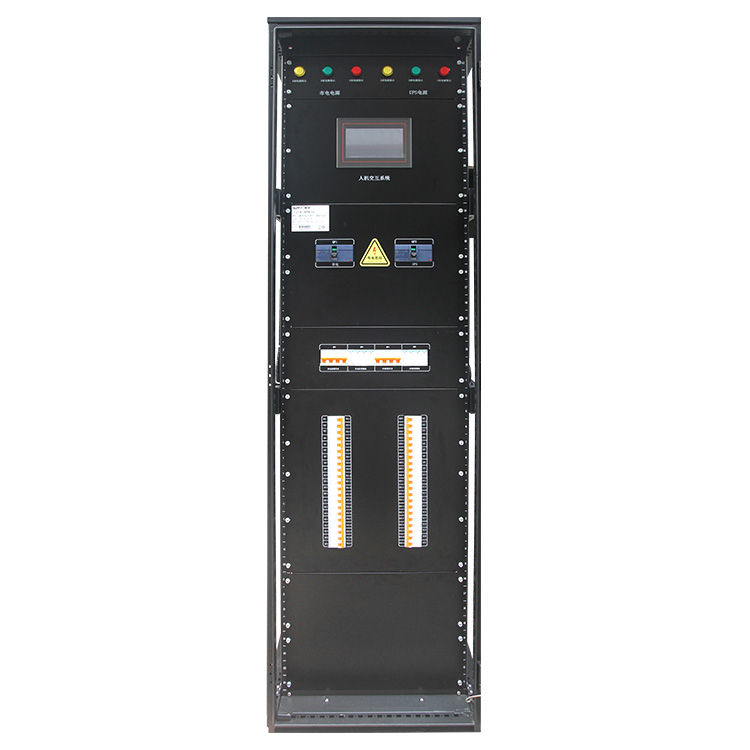

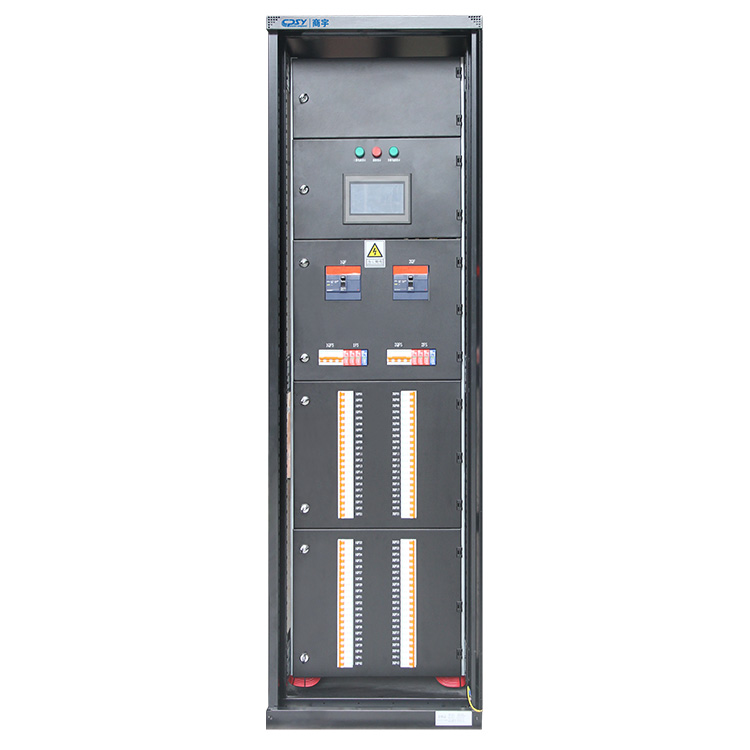

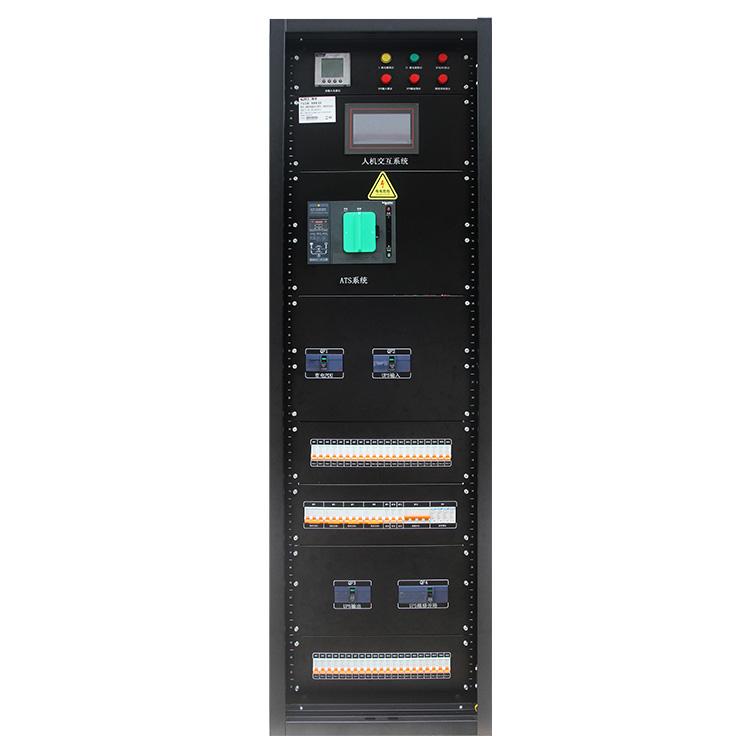

Shangyu CPSY® presisjonskraftfordelingsskap tar i bruk et standard 19-tommers 42U nettverksskap og modulær strukturdesign, og er utstyrt med et vell av valgfritt tilbehør. Den kan skreddersy personaliserte høypålitelige strømdistribusjonsprodukter for kunder i henhold til de faktiske behovene til datarommet. Som medlem av strømkvalitetsløsningsproduktene kombinerer presisjonsstrømdistribusjonsskap lavspenningsstrømdistribusjon, intelligent overvåking og strømstyringsfunksjoner. Når de brukes med UPS-strømforsyninger av høy kvalitet, kan de gi omfattende beskyttelse mot brukernes kritiske belastninger. Presisjonskraftfordelingsskapet er utstyrt med en LCD-fargeskjerm med stor skjerm, som kan sjekke spenning, strøm, frekvens, aktiv effekt, reaktiv effekt, KWH, harmoniske og annen strømkvalitetsstatus for hver hovedkrets og grenkrets til enhver tid. tid, og kan registrere lastkurveendringene i sanntid. , samt systemets redundansevne i tilfelle delvis feil, noe som muliggjør lokalisert intelligent overvåking. Den gir også RS232, RS485 og nettverksgrensesnitt for å realisere eksterne online sanntidsovervåking og administrasjonsmuligheter. Når det oppstår unormaliteter i systemet, for eksempel overbelastning, fasetap, høy eller lav spenning, etc., vil lyd- og lysalarmen på stedet umiddelbart minne brukeren på det. Samtidig vil dataromsovervåkingssystemet varsle brukeren på SMS eller telefon slik at rettidige tiltak kan iverksettes. Unngå potensielle risikoer og oppnå risikoadvarsel i sanntid. Panelet kan lagre 3000 historiske poster og feilinformasjon for å gjøre det lettere for brukere å analysere årsaken til feil. Presisjonsstrømfordelingsskapet gir også et vell av valgfritt tilbehør, inkludert shuntstatusovervåking, hot-swappable brytere, isolasjonstransformatorer, EPO/REPO-funksjoner, TVSS overspenningsvernsystemer, etc. Det brukes hovedsakelig til viktige kunder som datarom. innen finans, telekommunikasjon, myndigheter, flyplasser, sykehus og IT-bedrifter, mellomstore og store IDC-datasentre eller industribedrifter for å gi kraftdistribusjon, distribusjonskretsbeskyttelse, måling av viktig utstyr som nettverksservere. Den administrerer tjenester som jording av datamaskiner og brukes i områder med høye krav til pålitelighet av strømforsyningen og uavbrutt strømforsyning.

Egenskaper:

1. Bruk et 19-tommers 42U-nettverksserverskap i standardstørrelse i datarommet, med fleksibel design og enkel installasjon.

2. Vedta dobbeltlags dørpanelbeskyttelsesdesign, med en rekke utseendestrukturer, for eksempel: nettingdør, glassdør, ståldør, for å sikre operatørens sikkerhet;

3. Vedta modulær design for å spare installasjonsplass og komplett hot-swappable justerbare fase bussystem

4. Den støpte kretsbryteren bruker fast installasjon, mikrokretsbryteren vedtar installasjon av styreskinnekort, og den fasejusterbare S400-mikrobryteren forbedrer sikker drift og letter vedlikeholdet.

5. Utstyrt med HMI menneske-datamaskin interaksjonsgrensesnitt, et intelligent, pålitelig og komplett overvåkingssystem, som kan lese strøm, kvalitet og kretsstatusovervåking, alarm og andre data i sanntid;

6. Panelet kan registrere og lagre 900-3000 historisk alarminformasjon, noe som letter feilanalysen og sparer mye arbeidskraft og materielle ressurser.

7. Rike overvåkingsmoduler gir mer omfattende overvåkingsfunksjoner og verdidesign på flere nivåer for å identifisere potensielle risikoer på forhånd.

8. Rikt tilbehør, inkludert hot-swappable brytere, innebygde isolasjonstransformatorer av tørr type, lynbeskyttelsesmoduler og EPO/REPO fjernavslåingsmoduler.

9. Strukturen er ny. Alle deler behandles med importert CNC-utstyr. Hver prosess har blitt strengt inspisert for å sikre nøyaktigheten av behandlingen av hver del.

10. Pålitelig kvalitet, laget av høykvalitets kaldskinnestålplater, aluminium-sinkbelagte plater importert fra Sør-Korea, og galvaniserte plater uten sprut. Den ytre overflaten er elektrostatisk sprøytet og har nådd det internasjonale avanserte nivået.

11. Høy tetthet, høy integrasjon, ved bruk av høypresisjons- og høyintegrerte moduler, som øker skapvolumet, støtter 168 kretser og reduserer gulvplassen.

12. Høy pålitelighet ved bruk av kjernekomponentløsninger av høy kvalitet, som trygt tåler minst 1,73 ganger fulllaststrømmen, noe som sikrer sikkerhet, pålitelighet og kvalitetssikring.

13. Høyytelses, høyfast skap, skapsøylene er laget av Ω bøyde profiler, og interiøret er laget av ISV plastpaneler, som er sikre og flammehemmende.

14. Vedtar standard Modbus-kommunikasjonsprotokoll, støtter RS232, RS485 og andre nettverksgrensesnitt, og støtter ekstern sanntidsovervåking;

15. Tre hovedstyringsfunksjoner: sikkerhetsstyring, driftskostnadsstyring, overvåkingsstyring av kraftdistribusjon, intelligent styring og enkel betjening.

16. Omfattende alarmer og avanserte flerlags alarminnstillinger forhindrer potensielle strømbrudd for å sikre tidlige reaksjonstiltak, redusere lokale strømbruddsulykker forårsaket av brukerfeil, og oppnå presis strømfordeling.

17. Bruk avanserte eller omfattende systemer for å overvåke og spore strømforbruk og lekkasje i kretser. Skjermede utgangskabler for hver belastning reduserer EMI og RFI.

Applikasjoner:

Brukes hovedsakelig til viktige kunder som IDC-datasentre eller industribedrifter som telekommunikasjon, finans, myndigheter og IT, for å gi strømdistribusjon, distribusjonskretsbeskyttelse, måling, administrasjon og datajording og andre tjenester for viktig utstyr som nettverksservere. Felt med høye strømforsyningskrav og uavbrutt strømforsyning.

Funksjon:

Perfekte overvåkings-/overvåkingsfunksjoner

1. Sanntidsovervåking av den totale inngangen til kraftfordelingsskapet og spenning, strøm, frekvens, kraft, elektrisitet og andre parametere for hver gren for å oppnå lokalisert intelligent overvåking;

2. Registrer bryterstatusen til hver bryter, vis og administrer harmonisk innhold, energistyring, historiske trender, lastkurver, etc.

3. Sanntidsdatavisning, sanntidsalarm, trendkurve, kommunikasjonsnettverksdiagnose, databaseregistrering, sikkerhetsstyring, statistisk analyse og rapporter, dataskyfrigivelse, etc.

4. Rike overvåkingsmoduler gir mer omfattende overvåkingsfunksjoner og flernivå-domeneverdidesign for å identifisere potensielle risikoer på forhånd.

Avansert alarm/alarmfunksjon

1. Den har hørbare og visuelle alarmer og fjernovervåkingsgrensesnitt, og avansert flerlagsalarm forhåndsinnstiller hver belastningsalarm, overbelastningsalarm og overspenningsalarm for å forhindre potensielle strømbrudd.

2. Støtter hørbare og visuelle alarmer for hovedkrets- og grenkretsoverspenning, underspenning, overbelastning, frekvensovergrense, unormal null-jordspenning, kretsbryter og andre feil.

3. Den har sanntids risikoadvarselsfunksjon, som kan varsle systemavvik i sanntid og unngå potensielle risikoer;

4. Panelet kan registrere og lagre 900-3000 historisk alarminformasjon, noe som letter feilanalysen og sparer mye arbeidskraft og materielle ressurser.

Pålitelig beskyttelsesfunksjon

1. Den kan brukes med lekkasjeoppsamlingsenheten for å realisere online lekkasjeovervåking og lekkasjebeskyttelsesfunksjoner og sanntids sikkerhetsovervåking.

2. Anti-surge, anti-lyn (valgfritt); overstrømsbeskyttelse, nødavstengingsbeskyttelse, beskyttelse mot overoppheting.

3. Konfigurer et pålitelig jordingssystem og overspenningsbeskyttelseskrets for å sikre pålitelighet av strømforsyningen; støtte tilpasningen av en rekke strømforsyningsløsninger, og realisere redundante systemer;

Andre funksjoner

1. Utstyrt med et 7-tommers menneske-maskin-utvekslingsinformasjonsgrensesnitt og en stor LCD-fargeskjerm, som gir bekvemmelighet for operatører, forenkler spørring og overvåking i sanntid, og kan oppdage feil og driftsfarer på forhånd.

2. Utstyrt med intelligent overvåkingsfunksjon, kompatibel med ulike overvåkingssystemer for datarom, noe som gjør drift og strømstyring mer effektiv

3. Fleksibel skalerbarhet, antall bryterkanaler kan byttes ut og utvides når som helst uten strømbrudd. Hot-swappable, justerbare fasebrytere og online fasejustering kan være valgfritt. .

4. Svært modulær design, inngående og utgående strømbrytere installert i hver funksjonsenhet er ordnet i rekkefølge og i lag, noe som gir stor bekvemmelighet for rask og enkel installasjon og feilvedlikehold.

5. God ytelse og høyt integrerte produkter sikrer en mer stabil og sikker drift av utstyret.

Detaljer om CPSY® Precision Power Distribution

Shangyu CPSY® presisjonskraftdistribusjonsskap er egnet for viktige strømbrukere som kraftverk, transformatorstasjoner, industri- og gruvebedrifter, telekommunikasjon, banker, finans, myndigheter og IDC datasentre eller bedrifter som AC 50Hz, maksimal arbeidsspenning til 660V, maksimal arbeidskraft strøm til 5000A i kraftdistribusjonssystemet. Den brukes til kraftkonvertering og distribusjonskontroll av kraftdistribusjon i maskinrom, motorstyring og belysning og annet kraftfordelingsutstyr. Den tar i bruk tokanals strømdistribusjon og kan brukes til å veksle mellom nettstrøm og nettkraft eller nettstrøm og reservestrømoppstart i strømnettsystemet. Få strømkilden til å strømme kontinuerlig, og bruk elektrisk utstyr for å sikre påliteligheten til strømforsyningen.

Presisjonskraftfordelingsskapet kan brukes med lekkasjeoppsamlingsenheten for å realisere online lekkasjeovervåkingsfunksjon. Samtidig kan den brukes med temperatursensortilbehøret for å overvåke temperaturen i søylehodeskapet i sanntid, noe som forbedrer sikkerheten til strømforsyningssystemet i datarommet. Den har høy bruddkapasitet og god dynamisk og termisk stabilitet. Strukturen er avansert og rimelig, den elektriske ordningen er praktisk, seriell og allsidig, ulike skjemaenheter kan kombineres vilkårlig, ett skap kan romme mange kretser, sparer gulvplass, vakkert utseende, høyt beskyttelsesnivå, trygg og pålitelig, med fordelene for enkelt vedlikehold, er det et must-ha-produkt for systemintegratorer i UPS-industrien. Dette produktet er i samsvar med standardene i IEC439 og GB/T251 "Lavspenningsuttrekkbare komplette sett". Det er et uunnværlig produkt i datarommet. Den jobber tett med UPS-en, størrelsen kan tilpasses, og den kan også gjøres til en distribusjonsbokstype. Den spesifikke kraftfordelingsplanen avhenger av prosjektet.

Sammenlignet med andre, har CPSY® Precision Power Distribution fordeler som nedenfor:

●Plitelighet:

1. Alle komponenter er standardiserte, behandlet med importert CNC-utstyr, og testet av produsenten.

2. Den er laget av høykvalitets kaldskinnestålplater, aluminium-sinkbelagte plater importert fra Sør-Korea, og galvaniserte plater uten sinksprut. Den ytre overflaten er elektrostatisk sprøytet og har nådd det internasjonale avanserte nivået.

3. Datamaskinens hovedkort med høy pålitelighet overvåker omfattende ulike driftsparametere til systemet og viser dem omfattende gjennom HMI, reduserer plassen okkupert av strømfordelingsskapet og øker volumforholdet til strømfordelingsskapet.

●Sikkerhet:

1. Dobbeltlags dørpanelbeskyttelsesdesign forhindrer elektrisk støt og sikrer operatørsikkerhet.

2. Still inn flerlagsalarmer for sløyfeoverbelastning, overspenning, underspenning, trefase ubalanse, isolasjonstransformator overtemperatur, lynbeskyttelsesfeil og andre parametere.

●Enkelhet:

1. På grunn av bruk av prefabrikkerte komponenter og standardisert 19-tommers 42U IT/server-skapdesign, er installasjonen enkel og rask, og den er bedre kompatibel med datarommets layout.

2. Utstyrt med et stort menneske-datamaskin interaksjonsgrensesnitt for å lette dataspørring og -innstilling, kan den overvåke ulike spenninger, strøm, frekvens, strøm og andre parametere i sanntid for å oppnå lokalisert intelligent overvåking.

3. Det hot-swappable justerbare fasebussystemet kan byttes ut og utvides online for å sikre uavbrutt drift av systemet.

●Rikdom:

1. Rikt tilbehør, inkludert valgfrie brytere som kan byttes ut under varme, innebygde isolasjonstransformatorer av tørr type, lynbeskyttelsesmoduler og EPO/REPO fjernavslåingsmoduler.

2. Flere kommunikasjonsmetoder, fleksibelt tilpasset backend-systemet, bruker standard Modbus kommunikasjonsprotokoll, støtter RS232, RS485 og andre nettverksgrensesnitt

3. Støtter tilpasning av flere strømforsyningsløsninger og kan implementere redundante systemer

●Enkel å administrere:

1. Med et komplett overvåkingssystem kan dataromssjefen kontrollere driftsstatusen til utstyret i sanntid, noe som gjør administrasjonen enklere;

2. Vedta høypresisjon og høyintegrert modulær design for å spare installasjonsplass og komplett hot-swappable justerbare fase bussystem.

3. I tillegg til overvåking og styring av kraftdistribusjon, har den også funksjonene driftskostnadsstyring og sikkerhetsstyring. Den er intelligent, enkel å administrere og enkel å betjene, noe som forbedrer påliteligheten til kraftdistribusjonssystemet og reduserer risikoen.

Betingelser for bruk

1. Den omgivende lufttemperaturen bør ikke være høyere enn +40 ℃ og ikke lavere enn -5 ℃. Gjennomsnittstemperaturen innen 24 timer skal ikke være høyere enn +35℃.

2. For innendørs installasjon og bruk skal høyden til bruksstedet ikke overstige 2000M.

3. Den relative luftfuktigheten i omgivelsesluften skal ikke overstige 50 % når maksimumstemperaturen er +40°C, og det tillates en større relativ fuktighet ved lavere temperaturer. (For eksempel 90 % ved +20°C) Effekten av kondens som av og til kan oppstå på grunn av temperaturendringer bør tas i betraktning.

4. Ved installasjon av utstyret bør helningen med vertikalplanet ikke overstige 5%. Utstyret skal installeres på et sted uten alvorlige vibrasjoner og støt, og på et sted hvor elektriske komponenter ikke er korrodert.

5. Når brukere har spesielle krav, kan de forhandle med produsenten.

Materialmaterialer inkluderer hovedsakelig:

80 % av distribusjonsboksene på markedet er laget av dette kaldvalsede stålplatematerialet, som er sterkt og slitesterkt.

Rustfri stålplate har god antirustfunksjon og fordelingsboksen er mer holdbar.

Gjeldende standarder:

GB 7251.1-2013 Lavspent komplett koblingsutstyr og kontrollutstyr

GB/T 7251.12-2013 Lavspent komplett koblingsutstyr og kontrollutstyr

GB 7251.8-2005 Lavspent komplette sett med koblingsutstyr og kontrollutstyr Generelle tekniske krav til intelligente komplette sett med utstyr

forespørsel

1. Hva er hovedklassifiseringene av strømfordelingsskap?

Dataroms strømfordelingsskap er generelt delt inn i tre nivåer: strømfordelingsskap → intelligent strømfordelingsskap → intelligent presisjonskraftfordelingsskap.

---I henhold til materiale kan strømfordelingsskap deles inn i to typer: tre og metall. Fordi beskyttelsesnivået til strømfordelingsskap i metall er litt høyt, er de fleste av dem laget av metall.

--Basert på strukturelle egenskaper og bruksområder, kan distribusjonsskap deles inn i beskyttende distribusjonsskap, skufftype distribusjonsskap, etc.

1) Beskyttende strømfordelingsskap, også kalt lukket strømfordelingsskap (beskyttende/forseglet bryterskap), refererer til et lavspenningskoblingsskap hvor alle sider unntatt installasjonsflaten er innelukket. De elektriske komponentene som brytere, beskyttelse, overvåking og kontroll av denne typen distribusjonsskap er installert i et lukket skall laget av stål eller isolasjonsmaterialer, og kan installeres på eller utenfor veggen. Det kan ikke være isolasjonstiltak mellom hver krets i fordelingsskapet, eller en jordet metallplate eller isolasjonsplate kan brukes til isolasjon. Vanligvis er det en mekanisk forrigling for betjening av dør og hovedbryter. Det er også et beskyttende stasjonært strømfordelingsskap (dvs. konsoll), med kontroll, måling, signal og andre elektriske apparater installert på panelet. Komponentene i det beskyttende kraftfordelingsskapet er isolert av beskyttelsesplater og har et høyere nivå. De brukes hovedsakelig som kraftfordelingsenheter på prosessanlegg.

2) Strømfordelingsskap av skuffetype (også kalt bryterskap av skuffetype). Denne typen distribusjonsskap bruker en stålplate for å lage et lukket skall, og de elektriske komponentene til de innkommende og utgående kretsene er installert i uttrekkbare skuffer for å danne en funksjonell enhet som kan fullføre visse strømforsyningsoppgaver. Funksjonsenhetene er atskilt fra samleskinnen eller kabelen med en jordet metallplate eller et funksjonskort laget av plast, og danner tre områder: samleskinne, funksjonsenhet og kabel. Det er også isolasjonstiltak mellom hver funksjonsenhet.

Denne typen strømfordelingsskap har høy pålitelighet, sikkerhet, kompatibilitet og utskiftbarhet. Det er et relativt avansert strømfordelingsskap. De fleste av strømfordelingsskapene som produseres i dag er bryterskap av skuffetype, som kan brukes til å kontrollere strømforsyningen. Industri- og gruvebedrifter og høyhus som krever høyere sentralisert kontroll av kraftdistribusjon eller høyere pålitelighet av strømforsyning.

3) Strømbelysningsfordelingsskap

Strømbelysningsfordelingsskapet vedtar lukket installasjon, og karakteren varierer i henhold til kravene til brukstillfället. Strømbelysningsdistribusjonsskap brukes for det meste som strømdistribusjonsutstyr på lavt nivå, for eksempel for strømfordelingskontroll på produksjonssteder i industri- og gruvebedrifter.

4) Fordelingsskap med fast panel, ofte kalt koblingstavle eller fordelingstavle. Det er et åpent strømfordelingsskap med panelskjerming. Forsiden har en beskyttende funksjon, og baksiden og sidene kan også komme i kontakt med spenningsførende deler. Den kan bare brukes i industri- og gruvebedrifter med lavt beskyttelsesnivå og lave krav til strømforsyningskontinuitet og pålitelighet. Sentralisert strømforsyning i nettstasjonsrommet. Strømfordelingsskap med fast panel kalles også strømfordelingspanel. Fronten er et skappanel, som kan brukes til skjerming og åpning og lukking. Baksiden og sidene er åpne og har tilgang til strømførende enheter. Strømfordelingsskap med fast panel har et lavt beskyttelsesnivå og kan kun brukes i enkelte situasjoner som ikke krever høy ytelse og krever kontinuerlig strømforsyning, for eksempel sentralisert strømforsyning i transformatorrom i industri- og gruvebedrifter.

2. Hovedforskjellene mellom presisjonsfordelingsskap og tradisjonelle distribusjonsskap er som følger:
