Hvorfor velge presisjonskraftdistribusjon for et datasenter?

Et datasenter kan ha en sunn UPS, gode rack-PDU-er og ingen aktive alarmer – så oppdager du en tungt belastet grenkrets under en utvidelse, en bryterutkobling etter en vedlikeholdsendring eller et energiforbruksproblem som ingen kan tilordne et skap. Det svake punktet er ofte ikke generering eller reservekraft. Det er distribusjonslaget mellom kilden og IT-stativene.

Det korte svaret: velgPresisjonskraftfordelingnår du trenger å se, alarmere og administrere strøm på skap- og grenkretsnivå i stedet for å behandle distribusjon som et passivt elektrisk panel. Denne sikten hjelper operatører med å finne lastubalanse tidligere, planlegge tilgjengelig kapasitet med bedre bevis og isolere feil uten å gjette hvilke nedstrømskretser som er berørt.

Velg presisjonsfordeling når skapet – ikke bare stativet – må utsette lastrisiko og energibruk

Et konvensjonelt distribusjonsskap leverer strøm. Et intelligent strømfordelingsskap rapporterer også hva som skjer med det. Denne forskjellen er viktig når et serverrom har nok kretser, skap, leietakere eller skiftende arbeidsbelastninger til at et regneark og sporadisk måleravlesning ikke lenger forteller hele historien.

Presisjonsfordelingsskap plasserer overvåking på punktet der en kilde er delt inn i utgående kretser. Strøm, spenning, effekt, energi, brytertilstand og alarmtilstander kan samles inn i skapet og, der det er konfigurert, etter gren. I stedet for å lære om en overbelastet krets etter at en bryter åpner, kan teamet ditt sette driftsterskler og undersøke en økende belastning før det blir et strømbrudd.

Fordelen er ikke bare mer data. Det er brukbar ansvarlighet. Energiovervåking på skapnivå kan hjelpe til med å skille et lastet skap fra et som bare ser ut til å være lastet på grunn av en bred avlesning på romnivå. Informasjon på avdelingsnivå gjør også kapasitetsdiskusjonene mer disiplinerte: operasjoner kan vurdere faktisk kretsatferd før du godkjenner et nytt stativ, i stedet for å stole på antakelser om navneskilt.

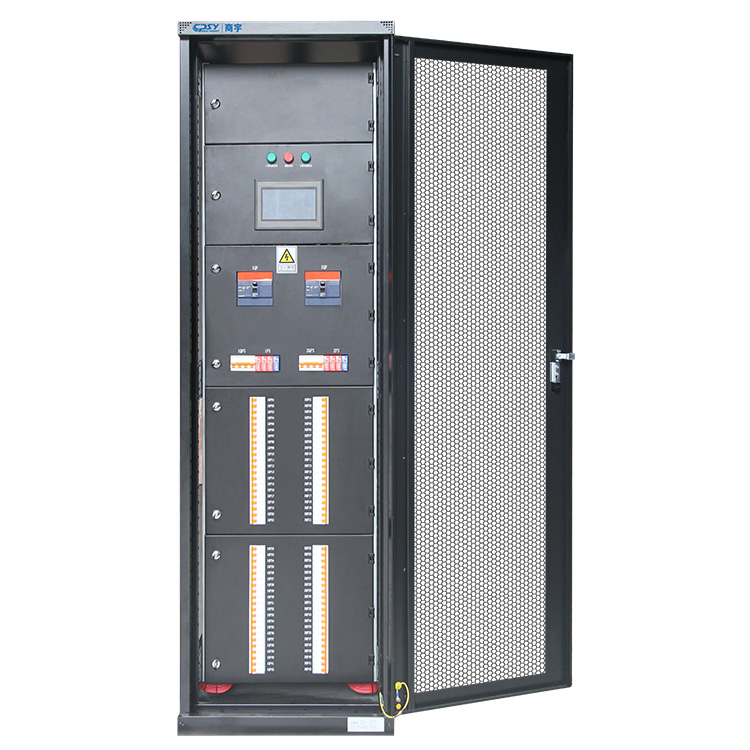

CPSY posisjonerer sinpresisjons strømfordelingsskapsom terminaldistribusjonsutstyr for datasentre og datarom. Dens oppgitte konfigurasjoner inkluderer konfigurerbare grenkretser, grenovervåking, alarmer, en 7-tommers berøringsskjerm HMI og Modbus-kommunikasjon. Disse funksjonene er bare nyttige hvis de er igangsatt riktig og gjennomgått av noen. En berøringsskjerm erstatter ikke alarmeierskap, grunnlinjemålinger eller en endringskontrollprosess.

Hvordan intelligent grenovervåking støtter raskere, bedre informert kraftdrift

Grenovervåking fungerer fordi det begrenser søkeområdet. En kildenivåmåler kan bekrefte at en UPS-utgang eller -skap bærer mer belastning enn forventet. Den kan ikke nødvendigvis vise hvilken utgående krets som er endret, om en fase fører uforholdsmessig strøm, eller om en bestemt gren nærmer seg driftsgrensen. Data per gren gir operatøren et praktisk sted å starte.

Det er viktig under tre vanlige arrangementer. Først en kapasitetsforespørsel: anleggsteamet kan gjennomgå det tiltenkte skapet og dets tilgjengelige kretser før de godkjenner utstyr. For det andre, en bryteralarm: personalet kan identifisere den berørte grenen og dens tilordnede belastninger uten å åpne et strømførende skap bare for å undersøke. For det tredje, en effektivitetsgjennomgang: energidata kan sammenlignes på tvers av skap, soner eller kundetildelinger der måleplanen støtter det.

Fjernkommunikasjon er en del av driftsverdien. Modbus kan overføre utvalgt kabinettinformasjon til et bygningsstyringssystem, DCIM-plattform eller stedsovervåkingssystem, forutsatt at integratoren kartlegger registre, navngir punkter konsekvent og tester alarmatferd. Et skap-HMI er verdifullt ved utstyret, men det er ikke nok for et lys-sluk-anlegg. Motsatt er ikke sentral overvåking en grunn til å utelate lokal indikasjon; teknikere som jobber foran skapet trenger klar status under vedlikehold.

Det er en grense. Elektrisk overvåking rapporterer elektriske forhold, ikke serverapplikasjonshelse. Den kan heller ikke kompensere for feil kretsetiketter, udokumenterte bevegelser eller en dårlig utformet nedstrømstopologi. Gode ​​data blir raskt misvisende hvis planen som bygget er feil.

Der presisjonskraftfordeling gir størst driftsverdi

Avkastningen er sterkest der strøm skifter ofte, nedetid har en reell kostnad, eller et team må forsvare kapasitetsbeslutninger til mer enn én interessent. Finans-, telekommunikasjons-, bedrifts- og offentlige datarom passer alle til dette mønsteret, og det er derfor de er vanlige applikasjoner for denne utstyrsklassen.

AI-vekst og IT-belastninger med høy tetthet gjør synlighet på grennivå til et planleggingskrav

AI og andre datatunge distribusjoner kan endre et roms belastningsprofil raskere enn tradisjonell bedrifts-IT. Nye stativer med høy tetthet kan komme i klynger, og den praktiske begrensningen er ofte en bestemt distribusjonsvei, ikke den totale tjenesten. Skap- og grenavlesninger bidrar til å avsløre hvor kraften allerede er konsentrert og hvor nytt utstyr vil skape en ujevn belastning.

Dette er ikke et argument om at alle rom trenger den samme arkitekturen. Noen anlegg vil trenge oppstrømsendringer, flere skap eller en revidert racklayout før ekstra belastning kan aksepteres. Presisjonsovervåking gjør den beslutningen synlig raskere. Det skaper ikke kapasitet som det elektriske designet aldri ga.

UPS-støttede serverrom trenger et tydelig, overvåkerbart distribusjonslag mellom kilde og rack

En UPS beskytter en kritisk kildebane, men operatører må fortsatt forstå hvordan den beskyttede utgangen deles. Et overvåkerbart kabinett mellom UPS-en og racklaget hjelper til med å koble kildekapasiteten til faktisk nedstrømsforbruk. Under en bypass-plan for vedlikehold eller en avbruddsgjennomgang er dette forholdet mye lettere å dokumentere når kretser, skapbelastninger og alarmer er synlige i ett distribusjonslag.

CPSY viser kapasitetsalternativer på 20–300 kVA for sin presisjonsfordelingsskapkategori, sammen med flere nominelle spennings- og inngangsstrømalternativer. Du bør behandle disse områdene som et utgangspunkt, ikke en valgsnarvei. Det nødvendige oppstrømssystemet, tilgjengelig feilstrøm, nedstrøms lastplan og lokale elektriske krav bestemmer den passende konfigurasjonen.

Presisjonsstrømfordelingsskap vs. rack PDU vs. konvensjonell panelplate

Disse produktene behandles ofte som erstatninger. Det er de ikke. Hver serverer et annet punkt i kraftkjeden, og et godt designet datasenter kan bruke alle tre.

Hva en rack-PDU kan overvåke – og hva den ikke kan erstatte på kabinettnivå

En rack-PDU sitter nær IT-utstyr og kan gi rack-, stikkontakt- eller uttaksgruppemåling og -svitsj, avhengig av utformingen. Det er verdifullt for å identifisere forbruk på enhetsnivå og kontrollere kontakter. Den kan ikke erstatte skapnivåvisningen av utgående mater og grenkretsforhold på tvers av flere stativer. Den gir heller ikke samme distribusjonsfunksjon, bryterarrangement eller fysiske grensesnitt til oppstrømskilden.

Hvis spørsmålet er "Hvilken server bruker strøm?" en rack PDU kan være det bedre instrumentet. Hvis spørsmålet er "Hvilken skapgren nærmer seg grensen, og hvilken stativgruppe er nedstrøms?" et presisjonsfordelingsskap er det mer relevante laget.

Når et konvensjonelt panel gir distribusjon, men ikke nok driftssyn

En konvensjonell panelplate kan være et fornuftig valg for stabile rom med lavere kompleksitet der lokal elektrisk distribusjon er hovedkravet og overvåking ikke er operativt nødvendig. Det blir vanskeligere å forsvare seg i et kritisk rom når operatører trenger grenalarmer, energirapportering, ekstern status eller et kontrollert grensesnitt for kapasitetsstyring.

Kostnadsavveiningen er reell. Intelligente skap legger til målere, kommunikasjonsmaskinvare, konfigurasjonsarbeid og igangkjøringskrav. Å kjøpe disse funksjonene for et lite statisk rom som aldri vil bli overvåket er bortkastet. Å kjøpe et grunnleggende panel for et kritisk miljø i endring kan bli dyrere senere, spesielt hvis ettermontering krever nedetid eller et erstatningsskap.

Tilpass samleskinnearkitektur, utgående kretser, overvåkingsgrensesnitt og installasjonsforhold til prosjektet

Start med enlinjediagrammet, ikke en skapbrosjyre. Bekreft kildearrangementet, spenningen, jordingsmetoden, krav til feilplikt og tiltenkt kritikkverdighet for nedstrømsbelastninger. I amerikanske prosjekter er 208V-distribusjon vanlig i mange IT-miljøer, men du må matche den faktiske nettstedsarkitekturen og utstyrsinngangene i stedet for å velge etter markedsvaner.

Samleskinnearkitektur endrer spenst- og vedlikeholdsdiskusjonen. CPSY tilbyr alternativer for enkelt- eller dobbelskinne i denne produktkategorien. Et dobbeltsamleskinnearrangement kan støtte et design som trenger separate tilførselsveier, men det er ikke automatisk overflødig. Ekte redundans avhenger av hele systemet: uavhengige oppstrømskilder der det er nødvendig, overføringsstrategi, nedstrømsutstyr med passende dobbeltledningsarrangement og disiplinert kretstilordning.

Spesifiser utgående kretser fra en rack- og lasteplan. Spør hvilke kretser som trengs nå, hvilke posisjoner som er reservert, hvordan brytere identifiseres og hvilken granularitet for overvåking som kreves. Unngå å fylle alle tilgjengelige måter på dag én bare fordi skapet har plass. Fysisk reservekapasitet, elektrisk reservekapasitet og overvåket reservekapasitet er ikke det samme.

Integrering fortjener like stor oppmerksomhet. Definer hvilke verdier som må nå overvåkingsplattformen, hvem som eier alarmterskler, hva som skjer ved et kommunikasjonstap, og hvordan etiketter vil matche DCIM- eller BMS-punktnavn. Gjennomgå skapdimensjoner, tilgangsklaringer, kabelinnføringsretning, varmeforhold og servicetilgang før skapet når stedet. Et kapabelt skap kan fortsatt bli en dårlig installasjon hvis et bakre termineringsområde er blokkert av en vegg eller kabelbakke.

For prosjekter som trenger konfigurerbar distribusjon og overvåking, se gjennom tilgjengeligealternativer for strømfordelingsskap for datasentermed elektroingeniøren og igangkjøringsteamet – ikke bare anskaffelsesteamet.

Sjekkliste for datasenterdistribusjonsskap: spørsmål om elektrisk, integrasjon, kabinett og samsvar som skal verifiseres

• Elektrisk:Stemmer kabinettet med spenningen på stedet, kildekapasiteten, jordingstilnærmingen, kravet til feilplikt og det planlagte antallet utgående kretser? Er brytervurderinger og kretstilordninger dokumentert?
• Arkitektur:Er enkel eller dobbel samleskinne passende for selve enlinjediagrammet? Hvis det kreves motstandskraft, har hele oppstrøms-til-reol-banen blitt gjennomgått i stedet for bare kabinettet?
• Overvåking:Hvilke skap- og grenmål kreves? Er alarmer, hendelsesregistreringer, lokal HMI-tilgang og Modbus-punkter definert før igangkjøring?
• Integrering:Vil BMS-, DCIM- eller nettstedsovervåkingsplattformen motta nyttige, navngitte punkter – ikke bare en generisk kommunikasjonsforbindelse? Hvem tester alarmer for tap av kommunikasjon?
• Installasjon:Er dimensjoner, vekt, gulvbelastning, tilgang foran og bak, kabelinnføring, omgivelsesforhold og vedlikeholdsavstander bekreftet mot romoppsettet?
• Overholdelse:Hvilke oppføringer, sertifiseringer og godkjenninger av lokale koder kreves av myndigheten som har jurisdiksjon og prosjektspesifikasjonen? Ikke anta at en sertifisering angitt på tvers av en produsents utvalg gjelder for hvert konfigurert skap. Bekreft dokumentene for den nøyaktige enheten.
• Støtte og poster:Vil du motta et enlinjediagram, kretsplan, innstillingspost, kommunikasjonskart og as-built-etiketter? Disse dokumentene avgjør om presisjonskraftdistribusjon forblir nyttig etter at igangsettingsteamet forlater.

A grenovervåket strømfordelingsskapfår sin plass når teamet vil bruke disse svarene til å drive anlegget med færre forutsetninger.
